Mastercam Probing
Mastercam Probing on työstökoneen mittapään ohjelmointiin tarkoitettu lisäosa, jolla mittausoperaatiot voidaan rakentaa suoraan Mastercamissa osaksi samaa CAM-ohjelmaa kuin varsinaiset työstöradat. Mittausta voidaan hyödyntää kappaleen kohdistuksessa, työkoordinaatiston määrittämisessä, prosessinaikaisessa mittauksessa sekä valmiin kappaleen tarkastuksessa ennen sen irrottamista koneesta.
Mittausoperaatiot voidaan muodostaa CAD-mallin perusteella ja postprosessoida samaan NC-ohjelmaan muiden työstöoperaatioiden kanssa. Mittaustuloksia voidaan hyödyntää myös prosessin ohjaamiseen esimerkiksi työkalukorjausten, työkoordinaatiston tai seuraavien työvaiheiden hallinnassa. Mastercam Probing tukee useita mittausjärjestelmiä, kuten Renishaw-, Blum-Novotest- ja Heidenhain-ratkaisuja.
Mastercam Probing mittauksen ohjelmointiin suoraan CAM-ympäristössä
Mastercam Probing tuo työstökoneella tehtävän mittauksen osaksi Mastercamin normaalia ohjelmointiprosessia. Ohjelmoija valitsee mitattavan geometrian, mittaustavan ja tarvittavat asetukset Mastercamissa, minkä jälkeen konekohtainen postprosessori muodostaa koneen ohjaukselle sopivan NC-koodin.
Mittausoperaatioita voidaan käyttää esimerkiksi pintojen, reunojen, leveyksien, reikien ja ulkopuolisten pyöreiden piirteiden mittaamiseen. Mittaus voidaan sijoittaa ohjelmaan ennen varsinaista työstöä, työstövaiheiden väliin tai valmiin kappaleen tarkastukseen.
Mittausradat voidaan liittää kappaleen CAD-geometriaan assosiatiivisesti. Jos geometria muuttuu, myös siihen liittyvät mittausoperaatiot voidaan päivittää uuden mallin mukaisiksi ilman, että mittausohjelmointi rakennetaan kokonaan uudelleen.

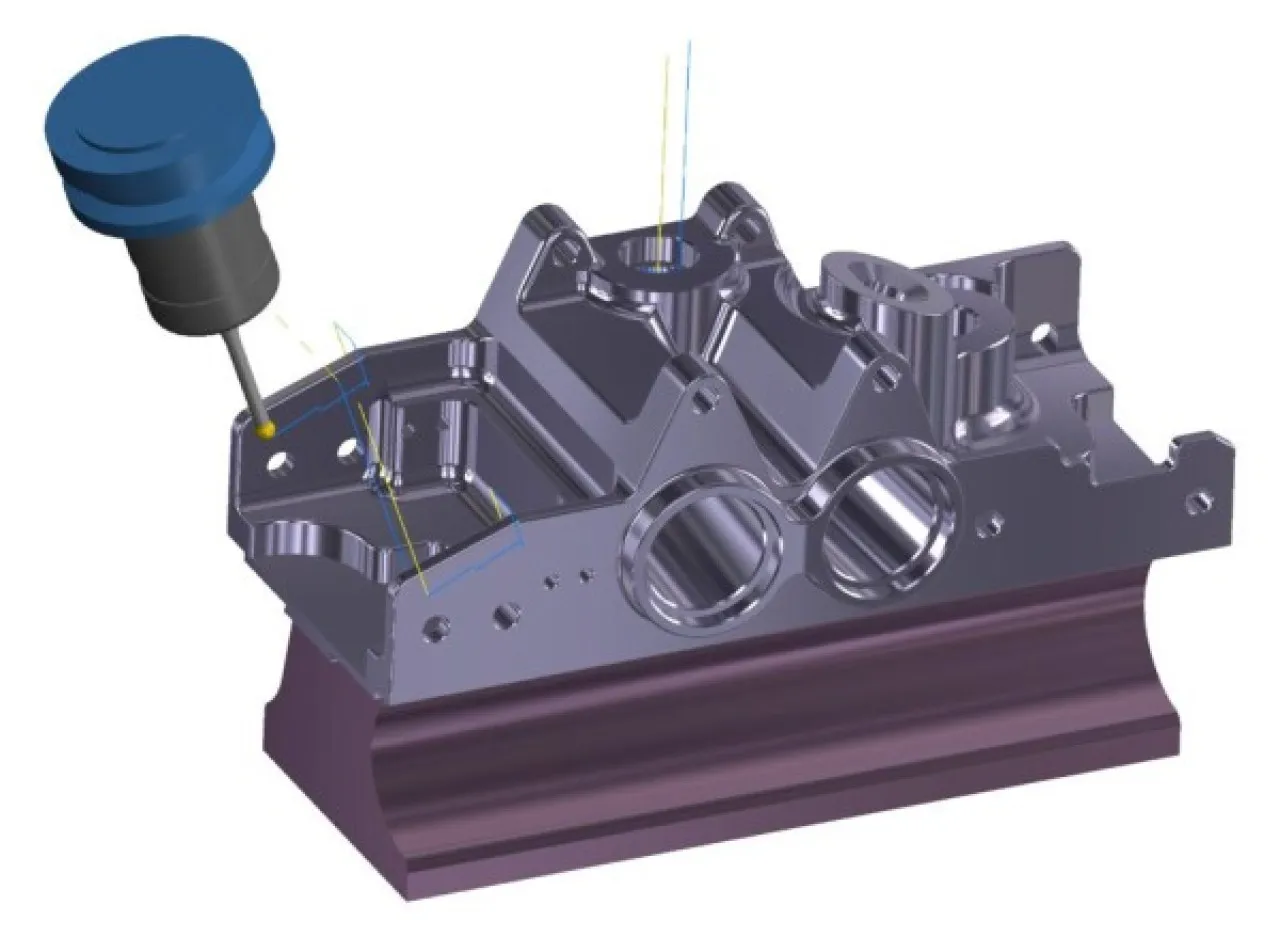

Mittapään liikkeet voidaan tarkastaa Mastercamissa ennen koneajoa. Näin voidaan arvioida lähestymisliikkeitä ja havaita mahdollisia törmäystilanteita esimerkiksi kappaleen, kiinnittimien tai muiden työalueella olevien komponenttien kanssa.
Kappaleen kohdistus ja työkoordinaatiston automaattinen määritys

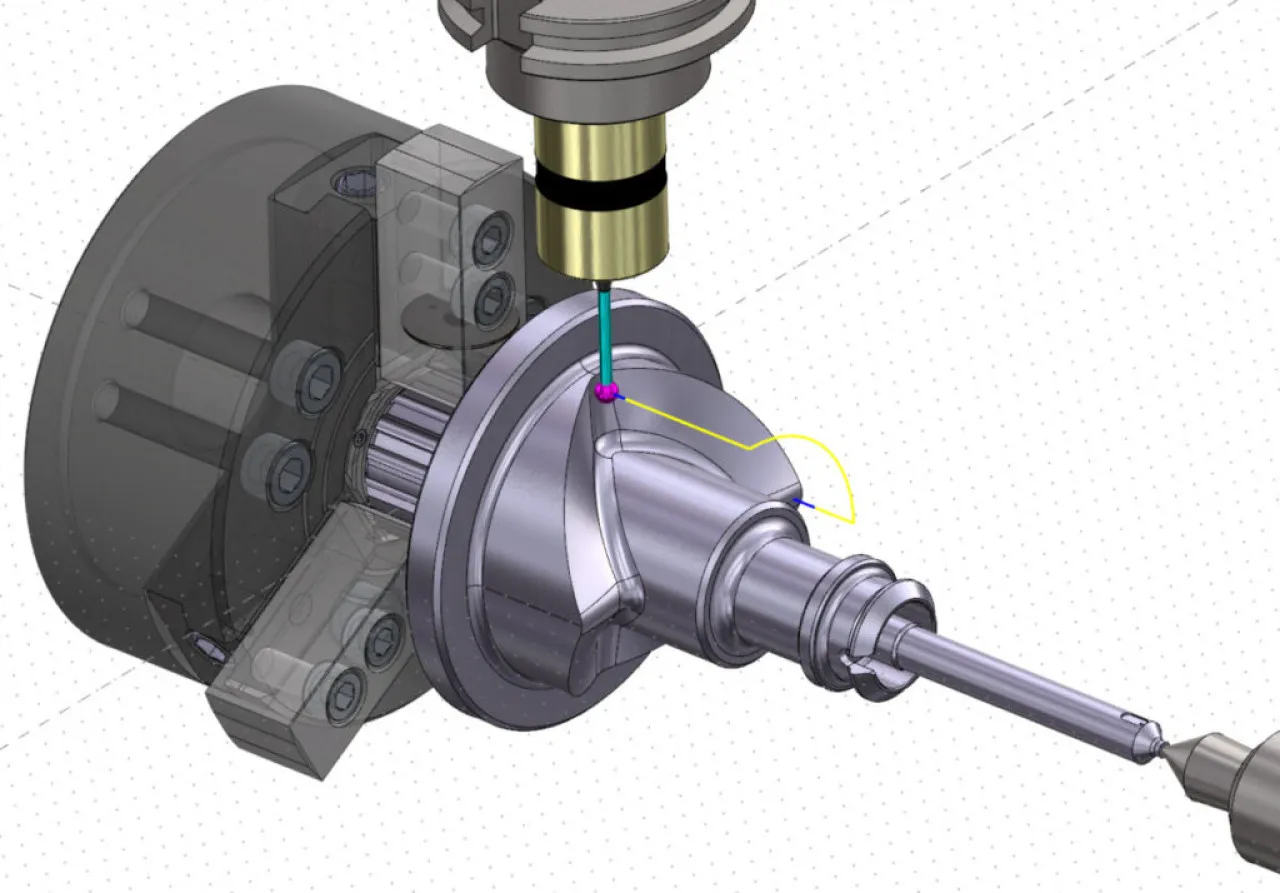

Yksi Mastercam Probingin keskeisistä käyttökohteista on kappaleen automaattinen kohdistus ennen koneistusta. Mittapäällä voidaan mitata kappaleen sijainti ja käyttää mittaustuloksia työkoordinaatiston määrittämiseen ilman manuaalista reunojen tai keskipisteiden hakemista.
Suorakulmaisesta kappaleesta voidaan mitata esimerkiksi vastakkaiset pinnat ja määrittää niiden perusteella kappaleen keskilinja tai keskipiste. Reiän tai ulkopuolisen pyöreän piirteen keskipiste voidaan puolestaan määrittää useasta mittauspisteestä.
Mittapäällä voidaan havaita myös kappaleen tai kiinnittimen kulmavirhe. Jos käytettävä työstökone, ohjaus ja postprosessori tukevat toimintoa, mittaustulosta voidaan käyttää työkoordinaatiston kiertämiseen tai muuhun kohdistuksen korjaamiseen ilman kappaleen uudelleenkiinnitystä.
Automaattinen kohdistus lyhentää asetukseen käytettävää aikaa ja parantaa asetusten toistettavuutta erityisesti sarjatuotannossa, palettijärjestelmissä ja muissa ympäristöissä, joissa kappaleiden sijainnissa voi olla pieniä vaihteluita.
Prosessinaikainen mittaus, automaattiset korjaukset ja If–Then-logiikka

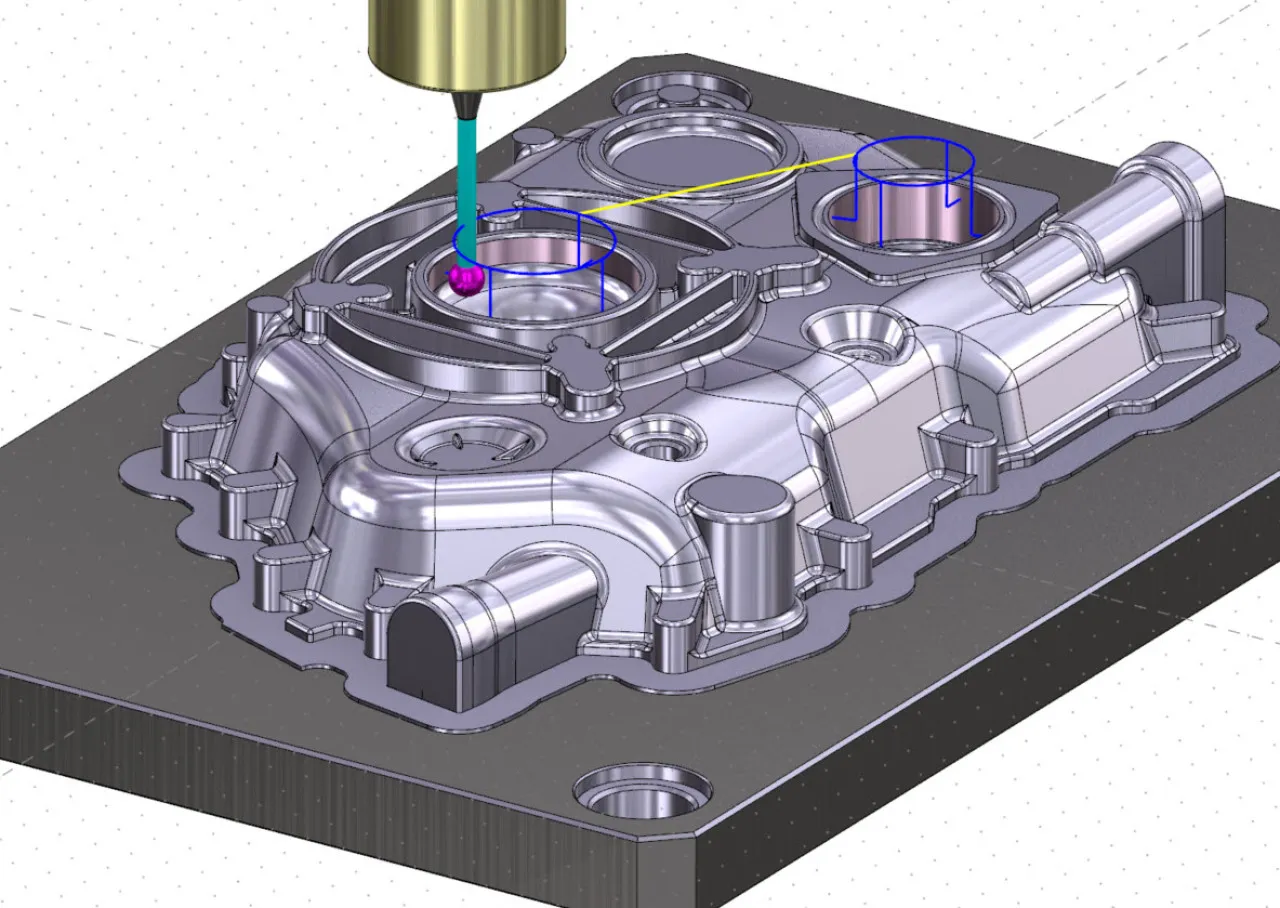

Mastercam Probingilla mittaus voidaan sijoittaa osaksi varsinaista koneistusprosessia. Työstökone voi esimerkiksi mitata kriittisen halkaisijan, pinnan sijainnin tai muun piirteen työstövaiheiden välillä ja käyttää saatua mittatietoa prosessin jatkamiseen.
Mittaustuloksia voidaan tallentaa koneen ohjauksen muuttujiin. Käytettävän koneen, ohjauksen, mittausmakrojen ja postprosessorin ominaisuuksista riippuen mittatietoa voidaan hyödyntää esimerkiksi työkalukorjausten päivittämiseen, työkoordinaatiston korjaamiseen tai seuraavan työvaiheen ohjaamiseen.
Jos koneen ohjaus tukee ehdollista ohjelmalogiikkaa, mittaustuloksia voidaan käyttää If–Then-ehtoihin. Esimerkiksi viimeistellyn reiän halkaisija voidaan mitata ja NC-ohjelma voi jatkaa normaalisti, suorittaa määritetyn korjaavan työvaiheen tai pysäyttää prosessin sen perusteella, onko mitattu arvo sallitun toleranssin sisällä.
Mastercam Probing sisältää valmiita mittaussyklejä erilaisille geometrioille, ja Cycle Builderilla voidaan muokata olemassa olevia syklejä tai rakentaa omia mittaustoimintoja tuotannon tarpeisiin. Tämä mahdollistaa mittauksen liittämisen osaksi automatisoitua koneistusprosessia myös silloin, kun valmiit vakiosyklit eivät yksin riitä.
Mittaus voidaan tehdä myös valmiille kappaleelle sen ollessa edelleen samassa kiinnityksessä. Näin kriittiset mitat voidaan tarkastaa ennen kappaleen poistamista koneesta ja mahdollisiin poikkeamiin voidaan reagoida silloin, kun kappaleeseen voidaan vielä tehdä korjaavia työstöjä.
Renishaw Inspection Plus ja muut mittausjärjestelmät Mastercam Probingin yhteydessä

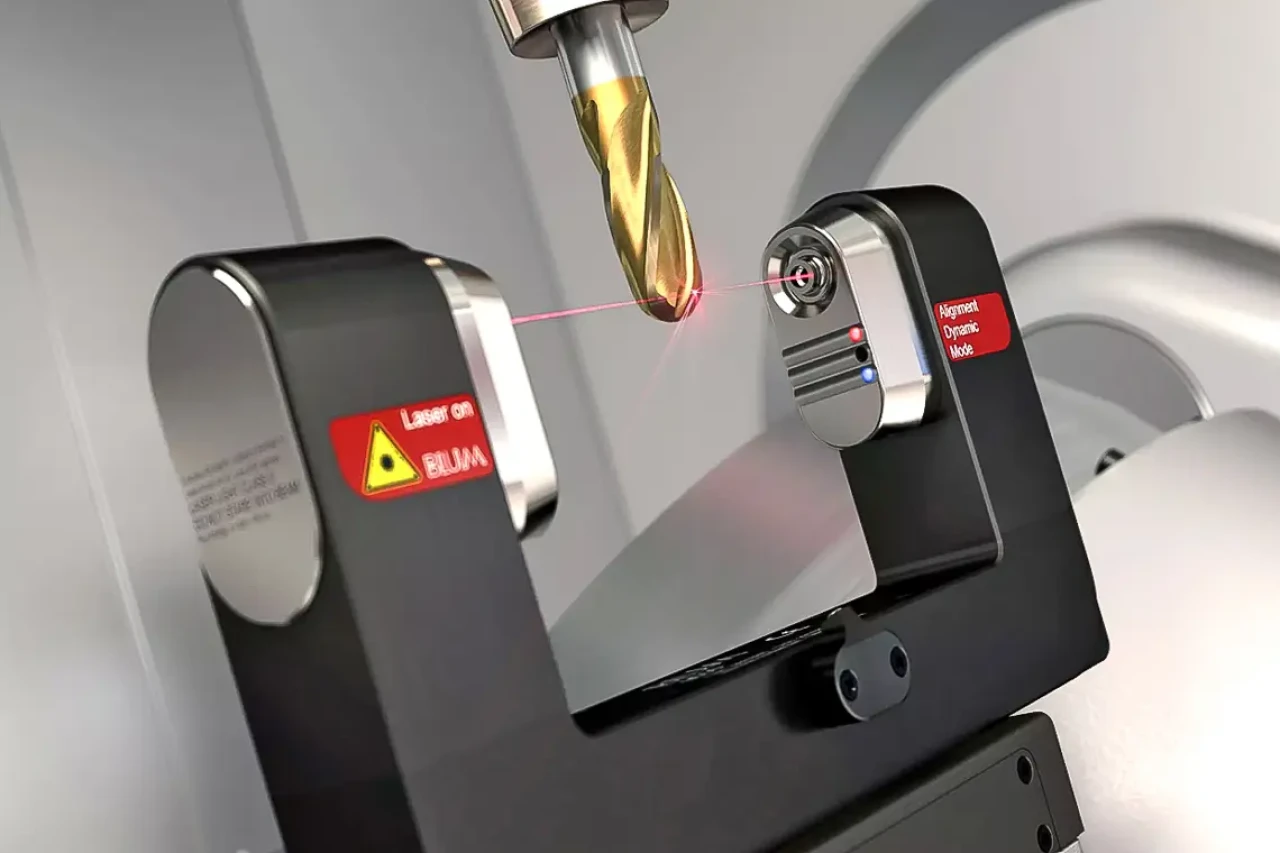

Mastercam Probing voidaan yhdistää erilaisiin työstökoneissa käytettäviin mittausjärjestelmiin. Tuettuja ratkaisuja ovat esimerkiksi Renishaw-, Blum-Novotest- ja Heidenhain-mittapäät, mutta käytettävissä olevat toiminnot riippuvat aina työstökoneesta, ohjauksesta, mittausmakroista ja konekohtaisesta postprosessorista.

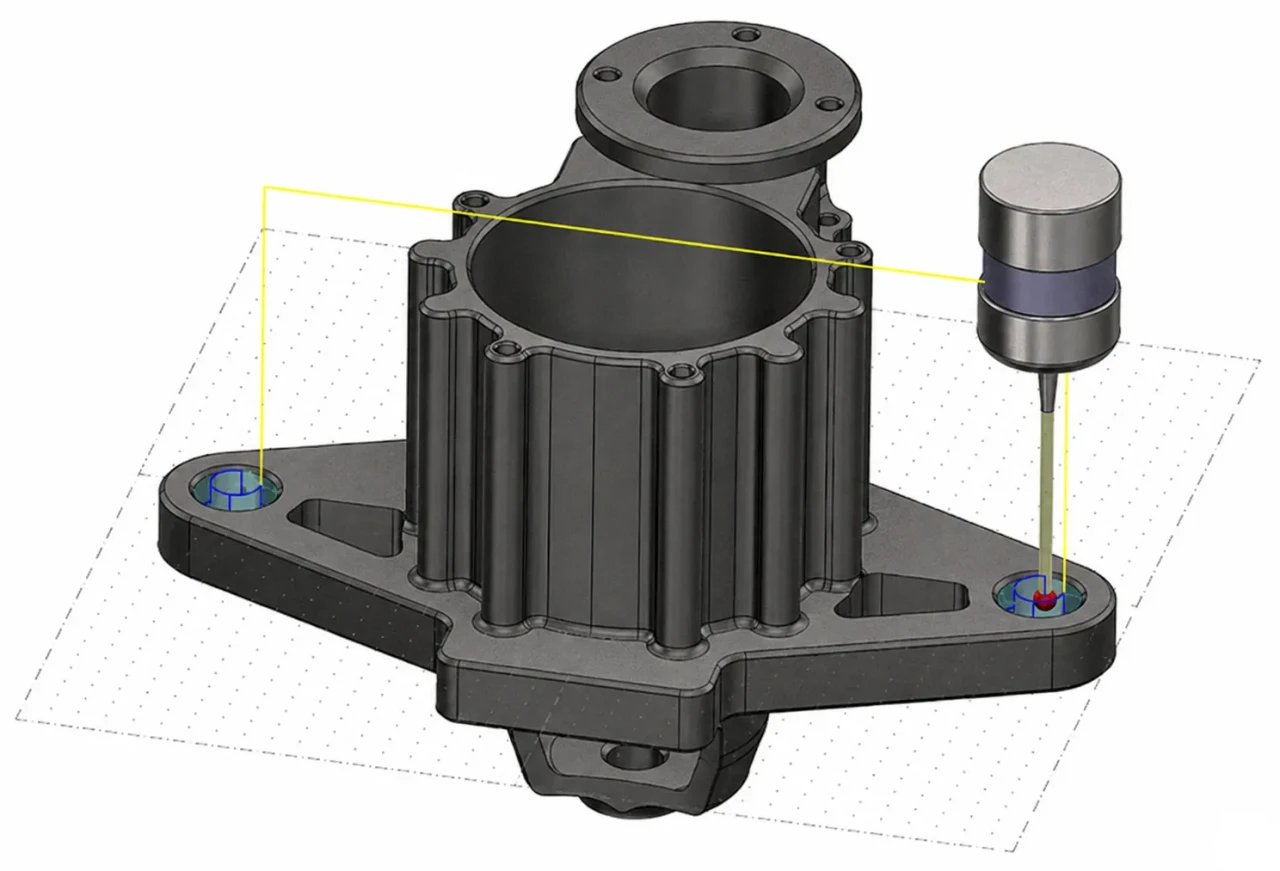

Renishaw-järjestelmissä Mastercam Probing voi hyödyntää Inspection Plus -mittausmakroja. Mittausoperaatio määritetään Mastercamissa, kun taas Inspection Plus suorittaa varsinaisen mittaussyklin koneen ohjauksessa ja käsittelee mittapään kosketuksista syntyvän mittatiedon.
Tämä mahdollistaa esimerkiksi kappaleen sijainnin, pintojen, reikien ja ulkopuolisten pyöreiden piirteiden mittaamisen osana Mastercamissa rakennettua NC-ohjelmaa ilman, että ohjelmoijan tarvitsee kirjoittaa jokaista mittausmakroa käsin.
Mastercam Probing yhdistää siten CAM-ohjelmoinnin ja työstökoneen mittausjärjestelmän samaan työnkulkuun. Mittaus suunnitellaan Mastercamissa yhdessä työstöratojen kanssa, ja konekohtainen postprosessori tuottaa käytettävälle työstökoneelle, ohjaukselle ja mittausjärjestelmälle sopivan NC-ohjelman.
