Mastercam postprosessorin asennus

Mastercam-postprosessorit toimitetaan eri muodoissa riippuen koneistustyypistä ja valmistajasta. Yleisimpiä toimitusmuotoja ovat Zip-pakatut postprosessorit, .mcam-content -tiedostot sekä Mill-Turn -ympäristöt. Tällä sivulla opastetaan vaiheittain, kuinka eri muodot asennetaan oikein ja mihin kansioihin tiedostot sijoitetaan.

Postprosessorin oikea asennus on tärkeää, sillä se varmistaa, että Mastercam tuottaa työstökoneelle oikeanlaista NC-koodia. Virheellinen asennus voi aiheuttaa sen, ettei koneen asetukset tai työstöradat näy oikein ohjelmassa.

Mastercam-postprosessorin käyttöehdot

Ennen postprosessorin käyttöönottoa on tärkeää tutustua Mastercam-postprosessorin käyttöehtoihin.

Käyttöehdot määrittelevät postprosessorin käyttöön, testaukseen ja vastuisiin liittyvät periaatteet. Postprosessorin käyttö ja testaus tapahtuvat aina tilaajan omalla vastuulla, joten suosittelemme lukemaan ehdot huolellisesti ennen postprosessorin asentamista ja käyttöönottoa.

Zip-pakattu postprosessoripaketti

Yleisin toimitusmuoto on Zip-paketti, joka sisältää postprosessoritiedostot sekä koneen- ja ohjauksenmääritykset.

Zip-paketti puretaan Mastercamin jaettuun kansioon, joka sijaitsee yleensä seuraavassa hakemistossa:

• C:\Users\Public\Documents\shared Mastercam 202x\

tai suomenkielisessä Windowsissa:

• C:\Käyttäjät\Julkinen\Julkiset dokumentit\shared Mastercam 202x\

Zip-paketin purkaminen ei vaadi erillisiä ohjelmia. Klikkaa tiedoston päällä hiiren oikeaa painiketta ja valitse “Pura kaikki…”, jonka jälkeen voit valita “Selaa” ja osoittaa purettavaksi kansion Shared Mastercam 202x.

Kun purku on tehty oikein, tiedostot sijoittuvat automaattisesti oikeisiin alikansioihin:

• cnc_machines\
• mill\posts\ ja/tai
• lathe\posts\

.mcam-content -postprosessoripaketti

Joidenkin postprosessorivalmistajien paketit toimitetaan .mcam-content -tiedostoina. Tämä on Mastercamin oma sisältöpakettimuoto, joka asentuu automaattisesti oikeisiin kansioihin.

Asennus tapahtuu vetämällä ja pudottamalla .mcam-content -tiedosto suoraan Mastercamin työtilaan (kuvaruutualueelle). Mastercam asentaa tällöin sisällön automaattisesti ja ilmoittaa, kun asennus on valmis.

Tämä asennustapa on helppo ja nopea, eikä vaadi erillistä purkamista tai tiedostojen siirtelyä.

Mill-Turn koneympäristöt

Mill-Turn-ympäristöt toimitetaan omissa paketeissaan ja ne tulee asentaa omaan hakemistoonsa.

Tallenna ympäristön tiedostot seuraavaan kansioon:

•  C:\Users\Public\Documents\Shared Mastercam 202x\Mill Turn\machines

Kun tiedostot on sijoitettu oikeaan kansioon, uusi Mill-Turn-koneympäristö tulee näkyviin Mastercamin konevalintalistalle seuraavan ohjelmakäynnistyksen yhteydessä.

Cimco postprosessorit

Cimcon postprosessorit hyödyntävät omaa .dll-apuohjelmaa, joka mahdollistaa kommunikoinnin Cimco Editin ja Mastercamin välillä.

Voit ladata tarvittavan Cimco CP6 -asennuspaketin täältä: Cimco CP6

Suorita ladattu .exe-asennustiedosto, jolloin cp6.dll-tiedosto asennetaan automaattisesti oikeaan hakemistoon.

Asennuksen jälkeen Mastercam tunnistaa Cimco-yhteyden ja postprosessorin käyttö on valmista.

Postprosessorin lataaminen vanhaan Mastercam-tiedostoon

Jos olet päivittänyt Mastercamin uuteen versioon ja haluat käyttää vanhaa postprosessoria, on tärkeää tarkistaa, ettei tiedostossa jää voimaan vanhoja asetuksia.

Jos vanhoja koneasetuksia jää näkyviin, korjaat tilanteen näin:

1. Avaa koneryhmän asetukset.
2. Valitse valikosta Tiedosto → Korvaa (koneenmäärittely).
3. Valitse uusi tai päivitetty postprosessoritiedosto.

Näin varmistat, että tiedostossa käytetään uusinta konemäärittelyä ja oikeaa postprosessoria.

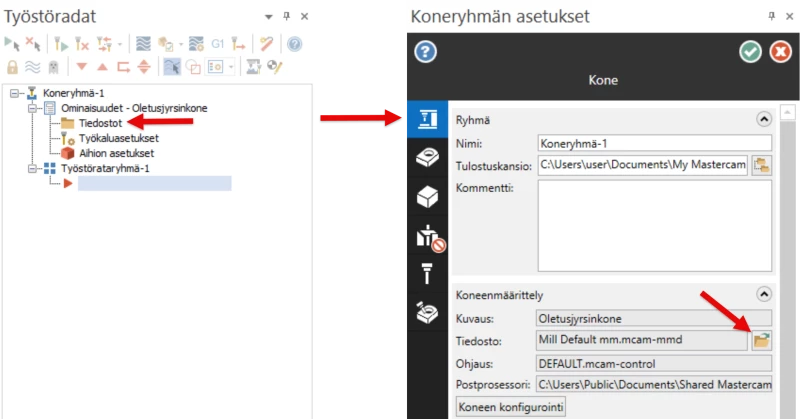

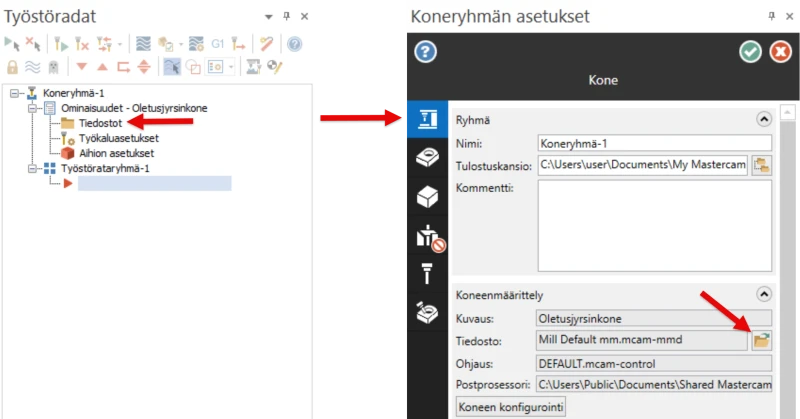

Mastercam Mill

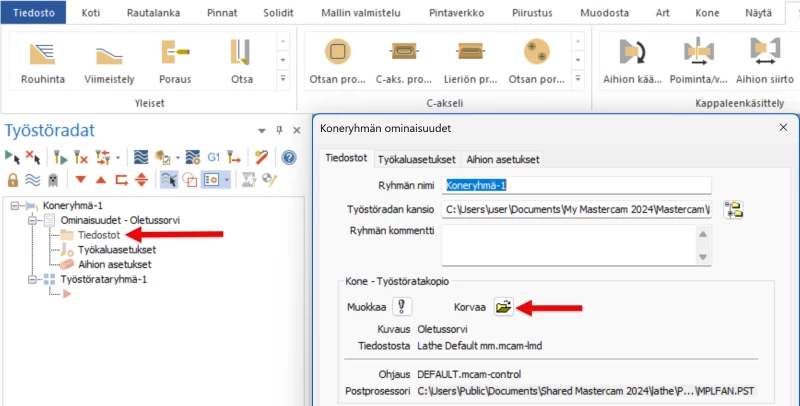

Mastercam Lathe
