Mastercam Mill 2D Kierteen jyrsintä

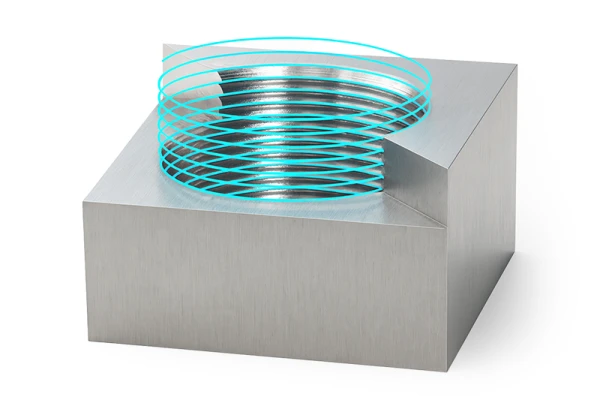

Mastercam Mill 2D Kierteen jyrsintä on tarkka ja monipuolinen työstöoperaatio, jonka avulla voidaan valmistaa sekä sisä- että ulkokierteitä erilaisten kierrejyrsimien avulla. Tämä tekee siitä tehokkaan työkalun laajasti eri teollisuuden tarpeisiin, joissa vaaditaan täsmällisiä ja luotettavia kierteitä. Operaatio soveltuu hyvin sekä yksittäisten reikien että useiden reikien työstöön, ja sen automaattiset tunnistusominaisuudet nopeuttavat ohjelmointia sekä vähentävät virheiden riskiä.
Kierrejyrsinnän etuna on myös joustavuus – käyttäjä voi valita jyrsintäsuunnan (alhaalta ylös tai ylhäältä alas), lisätä sivuttaisia lastuja sekä hallita lähestymis- ja poistumisliikkeitä. Näin voidaan ottaa huomioon erilaisten kierrejyrsimien ominaisuudet, työstettävän materiaalin käyttäytyminen ja lopputuloksen vaatimukset. Lisäksi operaation simulointiominaisuudet tarjoavat turvallisen ja varmistetun tavan testata työstöratoja ennen varsinaista koneistusta.
Ominaisuudet
- Monipuolisuus: Soveltuu sekä ulko- että sisäkierteiden jyrsintään erilaisten kierrejyrsimien avulla.
- Automaattinen reikientunnistus: Havaitsee automaattisesti samankokoiset reiät ja määrittää oikean syvyyden suhteessa työkalun lastuavaan pituuteen.
- Mukautettavat parametrit: Mahdollisuus valita jyrsintäsuunta, lisätä sivusuuntaisia lastuja sekä säätää lähestymisiä.
- Turvallisuus ja simulointi: Mahdollisuus varmistaa työstöratojen toimivuus ja turvallisuus ennen koneistusta.
Käyttökohteet
- Sisäkierteet: Esimerkiksi porattujen reikien kierteitys eri materiaaleihin.
- Ulkokierteet: Soveltuu akselien, tappien ja muiden ulkopuolisten muotojen kierteittämiseen.
- Samankokoiset reiät: Tehokas useiden saman nousuisien kierrereikien työstämisessä, vaikka syvyydet ja halkaisijat olisivat erilaisia.
Hyödyt
- Tarkkuus: Työstöradat varmistavat piirustuksen mukaisen lopputuloksen automaattisen tunnistuksen ja syvyydenhallinnan avulla.
- Tehokkuus: Yhdellä operaatiolla voidaan käsitellä useita kierrereikiä, mikä säästää aikaa ja nostaa tuottavuutta.
- Joustavuus: Käyttäjä voi sovittaa parametrit eri työkaluille, materiaaleille ja kiinnityksille.
- Parempi työkalun kesto: Hallitut lastuamisarvot ja joustavat lähestymisliikkeet vähentävät työkalun kulumista.
Vinkit
- Reikien valinta: Valitse reiät suoraan solidimallista klikkaamalla reikien kylkipintoja. Käytä Ctrl-painiketta kaikkien saman kokoisten reikien valintaan ja Ctrl+Shift-yhdistelmää saman kokoisten ja suuntaisten reikien valintaan. Tuplaklikkauksella valitset myös reiän kaikki eri jaksot.
- Geometrian hallinta: Varmista, että 3D-mallin geometria on ehjä ja että asetuksissa on sallittu useiden solidien käyttö, jos kappale koostuu useista osista.
- Siirtymisparametrit: Käytä lähtökohtaisesti inkrementaalisia syvyyksiä, jotta lastuaminen pysyy hallittuna.
- Kiinnittimien väistöt: Aseta väistettävät geometriat huolellisesti ja aktivoi automaattiset siirtymiset törmäysten välttämiseksi.
- Työkalun valmistajan ohjeet: Noudata työkalutoimittajan teknisiä ohjeita jyrsintätavan (ylhäältä alas tai alhaalta ylös) valinnassa.
- Simulointi: Tarkista aina simuloimalla työstörata ennen koneistusta turvallisuuden ja lopputuloksen varmistamiseksi.
Yhteenveto
Mastercam Mill 2D Kierteen jyrsintä on monipuolinen ja tarkka työstöoperaatio, joka mahdollistaa ulko- ja sisäkierteiden tehokkaan valmistamisen erilaisilla kierrejyrsimillä. Sen automaattinen reikientunnistus, joustavat parametrit ja simulointiominaisuudet tekevät siitä luotettavan työkalun sekä ohjelmoijille että koneistajille. Yhdellä operaatiolla voidaan valmistaa useita kierrereikiä eri syvyyksissä, mikä parantaa tuotannon tehokkuutta ja varmistaa kierteiden laadun vaativissakin sovelluksissa.
