Mastercam Mill 2D Spiraalijyrsintä

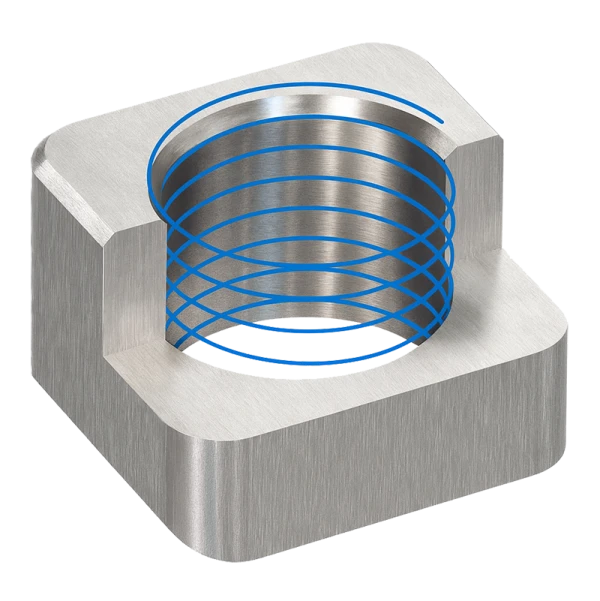

Mastercamin Mill 2D Spiraalijyrsintä on tehokas ja tarkka työstöoperaatio, joka hyödyntää Z-suuntaista ympyränkaari-interpolaatiota eli nousuinterpolaatiota. Työstö suoritetaan spiraalimaisessa liikkeessä, mikä mahdollistaa erilaisten pyöreiden muotojen, kuten ympyrämäisten taskumuotojen, upotuksien ja tasauksien koneistamisen hallitusti ja tarkasti. Yksi merkittävimmistä eduista on mahdollisuus käsitellä useita eri halkaisijoita ja syvyyksiä yhdellä operaatiolla, jolloin ohjelmointi nopeutuu ja prosessi yksinkertaistuu.
Ohjelma tunnistaa automaattisesti 3D-mallista ympyrätaskujen lähtötason, syvyyden ja halkaisijan, jolloin käyttäjä voi keskittyä työkalujen ja parametrien optimointiin. Tämä tekee spiraalijyrsinnästä monipuolisen ja joustavan työkalun konepajojen tarpeisiin, erityisesti kun tarvitaan tehokasta materiaalinpoistoa ja tasalaatuisia lopputuloksia.
Ominaisuudet
- Z-suuntaisen ympyränkaari-interpolaatio: Spiraalimainen liike mahdollistaa tehokkaat ja tasaiset jyrsinnät eri syvyyksillä.
- Automaattinen tunnistus: Tunnistaa 3D-mallista ympyrätaskujen mitat ja lähtötason.
- Monipuolisuus: Eri kokoiset pyöreät muodot voidaan työstää yhdellä operaatiolla.
- Rouhinta ja viimeistely: Mahdollisuus erillisiin rouhinta- ja viimeistelyliikkeisiin samalla työpolulla.
Käyttökohteet
- Upotukset: Erilaisten pyöreiden upotusten työstö eri syvyyksillä.
- Tasaukset: Ympyrämäisten tasojen koneistus esimerkiksi hydrauliikka- ja valukomponenteissa.
- Ympyrätaskut: Taskumaisten muotojen jyrsintä sekä reikien suurentaminen hitsatuissa ja valetuissa rakenteissa.
Hyödyt
- Tehokkuus: Useiden muotojen käsittely yhdellä operaatiolla vähentää ohjelmointiaikaa.
- Tarkkuus: Automaattinen muotojen tunnistus minimoi virheet ja parantaa työn laatua.
- Joustavuus: Sopii erikokoisille ja erisyvyisille pyöreille muodoille.
- Laadukas lopputulos: Spiraalimainen liike tuottaa siistit pinnat ja vähentää työkalun kuormitusta.
Vinkit
- Reikien valinta: Valitse solid-geometriasta reikien kyljet hiiren vasemman painikkeen avulla (yksi klikkaus = näytetty reiän jakso / tuplaklikkaus = kaikki reiän jaksot). Käytä Ctrl- ja Ctrl+Shift-yhdistelmiä valitaksesi kaikki saman kokoiset tai saman suuntaiset reiät.
- Geometrian tunnistus: Varmista, että 3D-malli on yhtenäinen ja tunnistus toimii. Useamman solidin tapauksessa salli useat kappaleet lisäasetuksista.
- Siirtymisparametrit: Käytä inkrementaalisia syvyyksiä hallitaksesi syvyyksiä.
- Kappaleen ja kiinnittimien väistö: Aseta väistettävät geometriat ja aktivoi automaattiset siirtymiset turvallisen koneistuksen varmistamiseksi.
- Simulointi: Käytä simulointia varmistaaksesi työstöratojen turvallisuuden ja tehokkuuden.
- Mukautetut kirjastot: Tallenna eri tilanteisiin sopivia parametriyhdistelmiä operaatiokirjastoon ohjelmoinnin nopeuttamiseksi.
Yhteenveto
Mastercam Mill 2D Spiraalijyrsintä tarjoaa tehokkaan ja monipuolisen ratkaisun pyöreiden taskujen, upotusten ja tasauksien koneistamiseen. Sen vahvuuksia ovat spiraalimainen työstöliike, automaattinen muotojen tunnistus sekä mahdollisuus käsitellä eri kokoisia geometrioita yhdellä operaatiolla. Tämä parantaa koneistusprosessin tehokkuutta, tarkkuutta ja joustavuutta, tehden spiraalijyrsinnästä tärkeän työkalun modernissa koneistuksessa.
