Mastercam Mill 2D Viivoitinrata

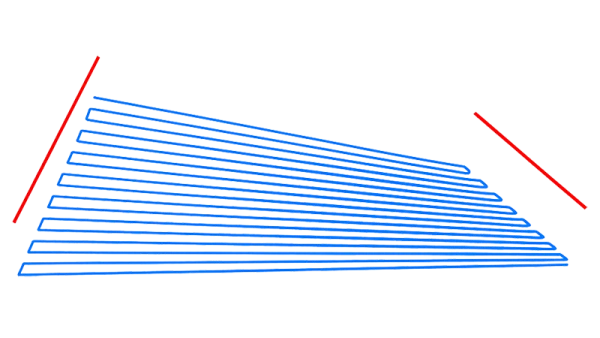

Viivoitinrata on perinteinen Mastercamin työstörata, jossa luodaan lineaarinen liike kahden tai useamman käyräketjun välille. Käyttäjän on valittava vähintään kaksi rautalankageometriasta muodostettua ketjua, jotka on ketjutettava samaan suuntaan. Työstörata muodostaa tasaisen ja hallitun liikkeen näiden ketjujen välille, mikä mahdollistaa pintamaisen työstön ilman varsinaista 3D-operaatiota.
Ominaisuudet
- Lineaarinen liike ketjujenn välillä: Luodaan työstörata kahden tai useamman rautalankaketjun välille.
- Monipuoliset työstömenetelmät: Vaihtoehtoina Zigzag, yhteen suuntaan, spiraalimainen ja 5-akselinen kyljellä työstö.
- Parametrien hallinta: Käyttäjä voi määrittää poikittaisvälin, työvaran sekä kompensointiasetukset.
- Trimmaukset ja tarkastukset: Mahdollisuus trimmata työstörata eri akseleissa sekä hyödyntää koukkaustarkastusta.
Käyttökohteet
- Rautalankageometriaan perustuvat muodot: Soveltuu erityisesti tilanteisiin, joissa kappaleen muodot on määritelty käyrillä ja suoran ketjutuksen avulla.
- Pintamainen työstö ilman 3D-lisenssiä: Mahdollistaa yksinkertaisten muotojen valmistamisen kahden tai useamman käyrän perusteella.
- Erikoismuodot: Hyödyllinen, kun halutaan hallittu työstörata muodoille, joita ei voi toteuttaa tavallisilla tasku- tai profiiliradoilla.
Hyödyt
- Mahdollisuus pintatyöstöön 2D-ympäristössä.
- Joustava hallinta eri työstötavoilla (Zigzag, spiraali jne.).
- Nopea ohjelmointi rautalankageometrialla.
- Hyvä ratkaisu yksinkertaisiin pintamaisiin muotoihin.
Vinkit
- Ketjuta aina samaan suuntaan: Kaikkien käyrien täytyy olla valittuina samassa ketjutussuunnassa.
- Testaa eri työstömenetelmiä: Zigzag voi olla tehokas tasaiselle pinnalle, spiraali taas kaareville muodoille.
- Simuloi ennen ajoa: Näin varmistat, että liikeradat toimivat halutulla tavalla.
Yhteenveto
Viivoitinrata on käyttökelpoinen työstörata, kun halutaan muodostaa hallittu lineaarinen liike kahden tai useamman rautalankageometrian ketjun välille. Se tarjoaa joustavan ja tehokkaan vaihtoehdon pintamaisten muotojen työstöön ilman 3D-ratoja.
