Mastercam Mill 3D Aluerouhinta

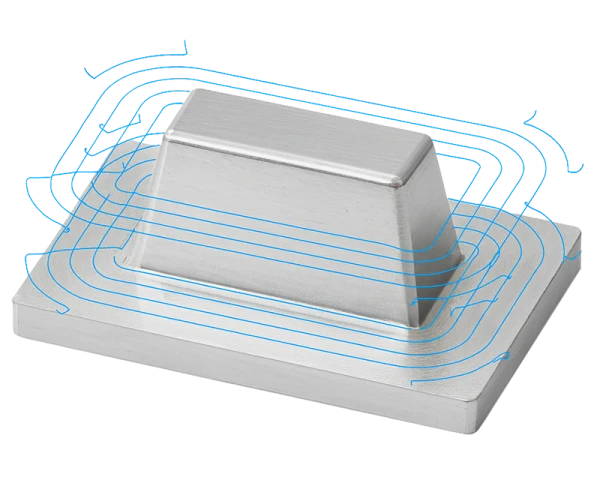

Mastercam Mill 3D Aluerouhinta on kehittynyt rouhintamenetelmä, jonka tarkoitus on poistaa tehokkaasti jäljelle jäänyt materiaali taskuista, syvänteistä, ulokkeista ja muista epätasaisuuksista. Toiminta perustuu tasomaisiin (vakio-Z) liikkeisiin, jotka soveltuvat erinomaisesti monimutkaisten 3D-muotojen koneistukseen. Aluerouhinta tunnistaa työstettävän aihion, aiemmissa operaatioissa jo poistetun materiaalin sekä työkalun ulottuvuudet, minkä ansiosta se voi kohdistaa työstön vain sinne, missä materiaalia on jäljellä. Tämä tekee operaatiosta erittäin tehokkaan ja vähentää turhaa koneaikaa.
Ominaisuudet
- Monipuolinen geometriavalinta: Käyttäjä voi valita työstettäviä ja väistettäviä pintoja sekä antaa niille erilliset työvarat seinämien ja pohjien suuntiin. Kiinnittimet tunnistetaan automaattisesti ja vältetään ohjelmoidun työvaran mukaisesti.
- Rajausten hallinta: Työstörata voidaan rajata manuaalisesti tai automaattisesti kappaleen ääriviivojen, suorakaiteen tai ympyrän avulla. Rajauksen kompensointi voidaan määrittää sisäänpäin, keskelle tai ulospäin, ja sille voi asettaa offset-etäisyyden.
- Jäännösmateriaalin käsittely: Operaatiolla voidaan suorittaa jälkityöstö pienemmällä työkalulla, jolloin ohjelma tunnistaa aiemmissa operaatioissa poistetun materiaalin ja keskittää rouhinnan vain jäljelle jääneisiin alueisiin.
- Työstömenetelmät: Vaihtoehtoina myötäjyrsintä, vastajyrsintä sekä zigzag-työstö..
- Syvyysaskelten optimointi: Syvyysaskeleet voidaan määrittää millimetreinä, ja ohjelma pystyy automaattisesti lisäämään lastuaskelia muodon kaltevuuden muuttuessa minimi- ja maksimi-syvyysaskelvalintojen avulla.
- Nurkkien pyöristys: Suorakulmaiset liikeradat voidaan pyöristää jouhevuuden lisäämiseksi.
- Kriittiset syvyydet: Työstöön voidaan lisätä erityisiä askelmia tasaisille alueille tai käyttäjän manuaalisesti määrittelemille syvyyksille.
- Trokoidinen liike: Silmukkamainen kaariliike vähentää työkalun kuormitusta ja estää koko työkalun leveydellä työstämistä. Tämä on erityisen hyödyllinen kovia materiaaleja koneistettaessa tai pitkillä työkalun vapaapituuksilla.
- Z-syvyyksien hallinta: Minimi- ja maksimisyvyydet voidaan antaa manuaalisesti tai tunnistaa automaattisesti mallista.
- Siirtymisasetukset: Työkalun nostoliikkeet voidaan määrittää täydeksi pystysuoraksi nostoksi, miniminostoksi tai minimietäisyyden mukaan. Nopealiikkeisillä koneilla suositellaan käyttämään kaarisovitusta ja syöttönopeutta myös nostoliikkeissä, jolloin liikkeistä tulee jouhevampia ja koneistus pehmeämpää.
- Lähestymisliikkeet: Lähestymisliikkeessä määritellään työkalun porautuminen materiaaliin sisäpuolisia taskuja koneistettaessa. Porautumiskulma on asetettava työkalun valmistajan ohjeiden mukaisesti, jotta työkalun kuormitus pysyy hallittuna. Kierteen säteen tulee olla hieman työkalun halkaisijaa pienempi, jolloin porautuminen on hallittua ja työkalulle turvallista. Muista antaa lähestymisliikkeelle omat työstöarvot, kuten syöttö ja karanopeus, erillään varsinaisesta työstöradasta.
Käyttökohteet
- Erilaisten työkappaleiden yleisrouhinta monimuotoisissa 3D-muodoissa
- Käyttötilanteet, joissa dynaamista OptiRouhintaa ei voida hyödyntää
- Yksinkertaisen työstöradan tarve, esim. vanhemmilla työstökoneilla rajallisen ohjausmuistin vuoksi
- Soveltuu erityisesti vaihtopalallisille kääntöteräjyrsimille, kuten suurensyötönjyrsimille
- Lisäominaisuutena jäännösmateriaalin poisto aiempien operaatioiden jälkeen
- Mahdollisuus käyttää trokoidisia liikkeitä kovien materiaalien koneistuksessa
Hyödyt
- Tehokkuus: Käyttää aihion ja aiempien operaatioiden tietoja, jolloin vältetään työstö ilmassa ja vähennetään koneaikaa.
- Työkalujen kesto: Vakioitu lastuvirta, trokoidiset liikkeet ja jouhevat kaarisiirtymät pidentävät työkalujen käyttöikää.
- Joustavuus: Laajat mahdollisuudet rajoitusten, kompensointien ja offsettien hallintaan.
- Parempi pinnanlaatu: Jäännösmateriaalin poisto pienemmällä työkalulla varmistaa tasaisen pinnan ennen viimeistelyä.
- Soveltuvuus monenlaisiin koneisiin: Toimii hyvin sekä perinteisillä että moderneilla nopealiikkeisillä työstökoneilla.
Vinkit
- Määritä rajaukset huolellisesti – rajaa työstö vain tarvittaville alueille koneajan säästämiseksi.
- Hyödynnä jäännösmateriaalin tunnistus – pienemmällä työkalulla voidaan poistaa vain materiaalit, joihin aiemmat työkalut eivät yltäneet.
- Käytä trokoidisia liikkeitä kovilla materiaaleilla – tämä vähentää työkalun rasitusta ja mahdollistaa korkeammat syöttöarvot.
- Säädä syvyysaskelia muodon mukaan – anna ohjelman lisätä askelmia kaltevissa kohdissa lastunpoiston optimoimiseksi.
- Hyödynnä simulointia – varmista työstöradan turvallisuus ja jouhevuus ennen ajoa.
Yhteenveto
Mastercam Mill 3D Aluerouhinta on monipuolinen ja luotettava rouhintamenetelmä, joka soveltuu erilaisten työkappaleiden koneistukseen. Se tarjoaa tasomaiset vakio-Z liikkeet, joilla voidaan poistaa tehokkaasti suuria materiaalimääriä niin yksinkertaisista kuin monimutkaisistakin 3D-muodoista. Aluerouhinta on erityisen hyödyllinen silloin, kun dynaamista OptiRouhintaa ei voida käyttää tai kun halutaan tuottaa mahdollisimman yksinkertainen työstörata esimerkiksi vanhemmilla työstökoneilla, joiden ohjauksen muistikapasiteetti on rajallinen. Useimmiten se toteutetaan vaihtopalallisilla kääntöteräjyrsimillä, kuten suurensyötönjyrsimillä, jotka soveltuvat suuren lastuvirran aikaansaamiseen. Lisäominaisuutena aluerouhinta mahdollistaa jäännösmateriaalin poiston aiempien operaatioiden jälkeen sekä trokoidisen liikkeen käytön kovien materiaalien koneistuksessa. Näiden avulla voidaan parantaa työkalujen kestävyyttä, lyhentää koneaikoja ja varmistaa, että kappale on valmis viimeistelyoperaatioihin mahdollisimman tehokkaasti.
