Mastercam Mill 3D Johtokäyrillä viimeistely

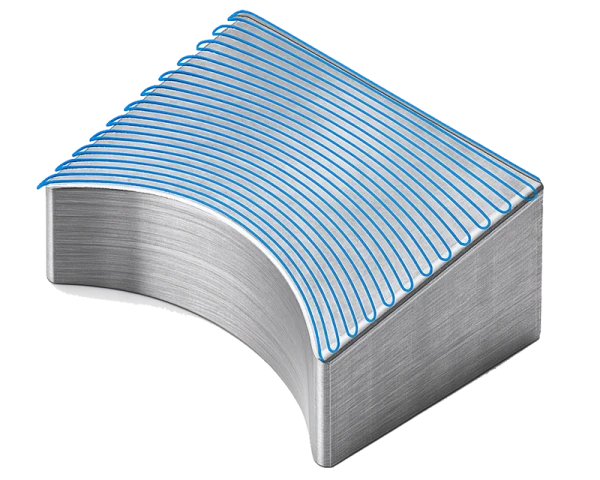

Mastercamin Johtokäyrillä viimeistely on 3D-pintojen viimeistelyoperaatio, jossa työstörata muodostetaan valittujen käyrien välille. Tämä menetelmä mahdollistaa erittäin hallitun ja joustavan ratamuodostuksen, sillä käyttäjä voi itse määritellä käyrät, joita pitkin työstö etenee. Rataa voidaan ajaa joko pitkittäin käyrien suuntaisesti tai poikittain niiden yli, mikä tekee operaatiosta monipuolisen työkalun erilaisten pintojen viimeistelyyn.
Johtokäyrillä viimeistely on suunniteltu erityisesti monimutkaisille pinnoille ja vaihteleville profiileille, joissa halutaan varmistaa tasainen pinnanlaatu ja hallittu työstöjälki. Tämä tekee siitä erinomaisen vaihtoehdon muottien, muoto-osien ja muiden vaativien 3D-geometrioiden pintojen viimeistelyyn.
Ominaisuudet
- Johtokäyrien ohjaama työstörata: Käyttäjän määrittelemät käyrät ohjaavat radan muodostusta. Tämä mahdollistaa täydellisen hallinnan ja pintojen luonnollisen seuraamisen.
- Pitkittäinen ja poikittainen ajotapa: Rata voidaan ajaa joko käyrien suuntaisesti tai niiden yli, jolloin lopputulos voidaan optimoida kappaleen geometrian mukaan.
- Rajaus- ja kompensointiasetukset: Käyttäjä voi määrittää rajauksen työkalun kärjen tai kosketuspisteen mukaan sekä valita kompensointisuunnan (sisäänpäin, keskelle, ulospäin).
- Askelsyötön ja etäisyyksien hallinta: Asetuksilla säädetään lastuamisen tasaisuus, askelväli ja sivusiirto, jotka vaikuttavat suoraan pinnanlaatuun.
- Monipuoliset siirtymä- ja lähestymisasetukset: Radalle voidaan määrittää nostot, rampit ja sujuvat siirtymät, jotka tekevät koneistuksesta turvallisempaa ja pidentävät työkalun käyttöikää.
- Projektioasetukset: Mahdollisuus käyttää 2D- tai 3D-projektiota, mikä parantaa radan joustavuutta eri muodoissa.
Käyttökohteet
- Muottien ja muoto-osien viimeistely: Erityisen hyödyllinen työstettäessä vaihtelevia ja tarkkuutta vaativia muotoja.
- Monimutkaiset pinnat: Soveltuu 3D-geometrioille, joissa yksinkertaisemmat radat eivät tuota toivottua pintalaatua.
- Vaihtelevat profiilit: Käytetään kohteissa, joissa pinnan muodot vaihtelevat voimakkaasti ja halutaan varmistaa yhtenäinen työstöjälki.
Hyödyt
- Tasainen ja laadukas pinta: Johtokäyrien avulla voidaan varmistaa erittäin hallittu työstörata, mikä parantaa pinnanlaatua.
- Joustavuus: Mahdollisuus valita useita eri asetuksia ja ajosuuntia, jolloin samaa menetelmää voidaan hyödyntää monissa eri tilanteissa.
- Tehokkuus: Vähentää ylimääräisiä liikkeitä ja parantaa koneistusajan hyötysuhdetta.
- Kustannussäästöt: Hyvä pinnanlaatu vähentää jälkikäsittelyn tarvetta ja parantaa tuotannon kokonaistehokkuutta.
- Turvallinen ja hallittu työstö: Siirtymien ja lähestymisten tarkka säätö lisää prosessin varmuutta.
Vinkit
- Valitse johtokäyrät huolellisesti: Mitä paremmin käyrät kuvaavat pinnan muotoa, sitä laadukkaampi lopputulos saavutetaan.
- Hyödynnä simulointia: Aja simulointi aina ennen varsinaista koneistusta varmistaaksesi radan toimivuuden.
- Offset- ja kompensointiasetukset: Käytä näitä radan hienosäätöön ja pinnanlaadun parantamiseen.
- Kokeile eri ajosuuntaa: Vertaa pitkittäisen ja poikittaisen työstön lopputulosta löytääksesi parhaan vaihtoehdon kappaleellesi.
- Yhdistä muihin viimeistelyratoihin: Käytä Johtokäyrillä viimeistelyä yhdessä esimerkiksi Tasakarheus- tai Yhdensuuntaisen viimeistelyn kanssa täydellisen pinnan saavuttamiseksi.
Yhteenveto
Mastercam Mill 3D Johtokäyrillä viimeistely on tarkkuutta ja hallittua pinnanlaatua varten kehitetty 3D-viimeistelyoperaatio. Käyttäjän määrittelemät käyrät ohjaavat radan muodostusta, mikä takaa tasaisen ja korkean laadun myös monimutkaisissa geometrioissa. Monipuoliset asetukset, joustavuus ja mahdollisuus ajaa rata sekä pitkittäin että poikittain tekevät tästä operaatiosta tehokkaan työkalun erityisesti muottien ja muoto-osien valmistuksessa.
