Mastercam Mill 3D OptiRouhinta

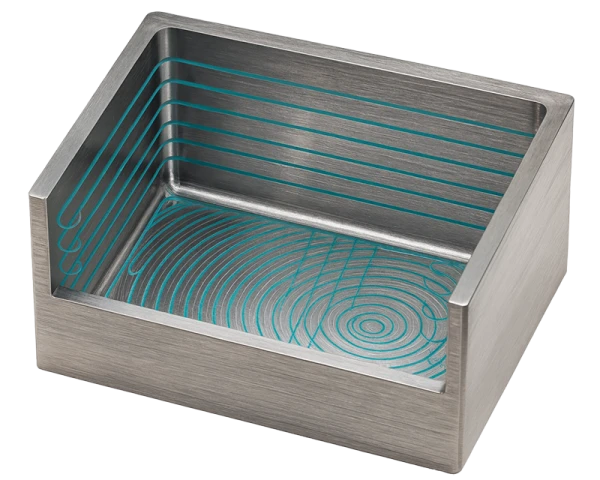

Mastercam Mill 3D OptiRouhinta on dynaaminen ja erittäin tehokas rouhintamenetelmä, jossa rouhitaan syvillä lastuilla alhaalta ylöspäin poistaen suurin mahdollinen määrä materiaalia mahdollisimman vähillä syvyyslastuilla. Menetelmä pohjautuu samaan laskentaperiaatteeseen kuin 2D dynaaminen jyrsintä, mutta se tuo edut suoraan 3D-muotojen koneistukseen. OptiRouhinta pitää työkalun kosketuskulman ja keskilastunvahvuuden vakiona koko prosessin ajan, mikä vähentää työkalun kulumista ja parantaa prosessin luotettavuutta.
Ominaisuudet
- Työstettävät ja väistettävät pinnat: OptiRouhinnassa voidaan valita useita erilaisia työstettäviä ja väistettäviä pintoja ja antaa niille erilliset työvarat pohja- ja seinämäsuunnissa.
- Kiinnittimien automaattinen tunnistus: Ohjelma tunnistaa kiinnittimet ja väistää niitä automaattisesti käyttäjän määrittämällä työvaralla.
- Rajausmahdollisuudet: Työstörata voidaan rajata manuaalisesti tai automaattisesti ääriviivan, rajaussuorakaiteen tai rajausympyrän perusteella. Rajauksen kompensointisuunta voidaan määrittää sisäänpäin, keskelle tai ulospäin ja sille voidaan antaa offset-etäisyyksiä.
- Taskujen ohitus: Käyttäjä voi ohittaa kaikki taskut tai vain ne, jotka alittavat määritellyn koon. Tämä vähentää turhia liikkeitä.
- OptiJälkityöstö: Operaatiolla voidaan suorittaa jäännösmateriaalin poistaminen pienemmällä työkalulla. Se tunnistaa aiemmissa työvaiheissa poistetun materiaalin, jolloin koneistusaikaa säästyy merkittävästi erityisesti monimutkaisissa kappaleissa.
- Työstömenetelmät: Voidaan käyttää myötäjyrsintää, vastajyrsintää tai zigzag-menetelmää, jossa vastajyrsinnälle voidaan määrittää oma syöttöarvo.
- Sivusiirrot ja kosketuskulma: Sivusiirto voidaan määrittää prosentteina työkalun halkaisijasta, millimetreinä tai kosketuskulmana. Maksimoi kosketus -toiminto varmistaa työkalun tehokkaan lastuvirran.
- Syvyyslastut: Syvyysaskeleet voidaan antaa prosentteina työkalun halkaisijasta, millimetreinä tai jättää ohjelman laskettavaksi. Askel ylös -toiminnolla voidaan hyödyntää työkalun maksimaalinen lastuamissyvyys ja säästää aikaa. Lisäksi voidaan lisätä lastuja kriittisiin syvyyksiin.
- Jyrkkä/laakea -toiminto: Mahdollistaa työstön rajojen määrittämisen automaattisesti tai manuaalisesti.
- Siirtymiset ja nostot: Työkalun nostot voidaan määritellä täytenä pystynostona, minimipystynostona tai minimietäisyyden mukaan. Mikronosto mahdollistaa työkalun paluuliikkeen ilman nostoa turvatasolle, mikä nopeuttaa koneistusta.
- Kaarisovitus ja syötöt: Nykyaikaisilla koneilla kannattaa käyttää kaarisovitusta ja syötöllisiä siirtymiä, jolloin liikkeet ovat pehmeämpiä ja koneistus jouhevampaa.
- Lähestymisliikkeet: Sisäpuolisissa taskuissa voidaan määrittää porautumiskulma työkalun valmistajan ohjeiden mukaisesti. Kierteen säde kannattaa pitää hieman työkalua pienempänä. Syvissä muodoissa voidaan käyttää myös kartiokierrettä lastunpoiston parantamiseksi.
Käyttökohteet
- Monimutkaisten 3D-muotojen rouhinta (muotit, valu- ja taeaihiot).
- Jäännösmateriaalin poistaminen aiemmista työvaiheista.
- Suurten materiaalimäärien nopea poisto ennen viimeistelyä.
- Monimutkaiset kappaleet, joissa kiinnittimet ja väistettävät alueet on huomioitava.
Hyödyt
- Tehokas materiaalinpoisto syvillä lastuilla alhaalta ylöspäin.
- Merkittävä koneistusajan säästö verrattuna perinteisiin rouhintaratoihin.
- Pidempi työkalun käyttöikä tasaisen kuormituksen ansiosta.
- Turvallinen ja ennustettava prosessi, kiinnittimien ja väistettävien alueiden huomiointi.
- Laadukas jäännösmateriaali helpottaa viimeistelyä.
Vinkit
- Käytä täyskovametallisia varsijyrsimiä, jotka on suunniteltu dynaamiseen jyrsintään.
- Hyödynnä kaarisovitusta siirtymissä ja käytä simulointia ennen ajoa.
- Varmista porautumiskulmat ja rampit työkalunvalmistajan ohjeiden mukaan.
- Hyödynnä OptiJälkityöstö aiempien operaatioiden jälkeen jäännösmateriaalin poistoon.
- Huolehdi kiinnityksen vakaudesta erityisesti syvillä lastuilla.
Yhteenveto
Mastercam Mill 3D OptiRouhinta yhdistää 2D dynaamisen jyrsinnän periaatteet 3D-koneistukseen ja tarjoaa erittäin tehokkaan ratkaisun monimutkaisten kappaleiden rouhintaan. Sen laajat asetukset – työstettävien ja väistettävien alueiden hallinnasta OptiJälkityöstöön ja kaarisovituksiin – tekevät siitä joustavan ja turvallisen menetelmän. OptiRouhinta säästää merkittävästi aikaa, pidentää työkalujen käyttöikää ja varmistaa tasalaatuisen lopputuloksen kaikissa 3D-rouhintasovelluksissa.
