Mastercam Mill 3D Piirtoviimeistely

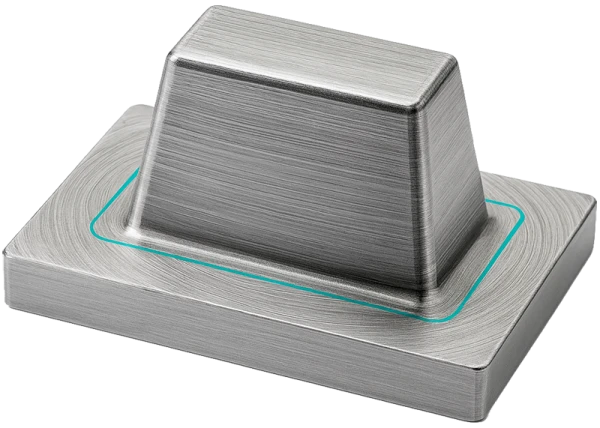

Mastercamin Piirtoviimeistely on erikoistunut viimeistelytyöstörata, joka on suunniteltu erityisesti monimutkaisten 3D-pintojen ja muotojen kriittisten yksityiskohtien koneistamiseen. Sen päätarkoitus on poistaa materiaalia niistä nurkista, kulmista ja pyöristyksistä, joihin muut jyrsintästrategiat eivät pääse käsiksi. Piirtoviimeistely kuljettaa työkalua ikään kuin piirtäen pitkin pinnan leikkauslinjoja, jolloin saavutetaan tarkka ja laadukas lopputulos ilman ylimääräisiä työvaiheita.
Tyypillisesti piirtoviimeistelyä käytetään muottien, työkalujen ja komponenttien valmistuksessa, joissa vaaditaan korkeaa pinnanlaatua ja mittatarkkuutta. Sen avulla voidaan viimeistellä vaikeasti saavutettavia alueita, kuten sisäpuolisia pyöristyksiä ja kapeita taskuja, ja varmistaa että työkappaleesta saadaan täysin valmis ilman manuaalista viimeistelyä.
Ominaisuudet
- Kulmien ja pyöristysten viimeistely: Työstörata tunnistaa automaattisesti kohdat, joissa työkalun kosketuspinnat leikkaavat toisensa, ja koneistaa nämä tarkasti.
- Jäännösmateriaalin hallinta: Operaatio hyödyntää aihion ja jäännösmateriaalin tietoja, jolloin vältetään turhat ilmaliikkeet ja keskitytään vain kriittisiin alueisiin.
- Työstöradan ohjaus: Käyttäjä voi määrittää rajauksia, kompensointisuunnan (sisään, keskelle, ulos) sekä tarvittaessa offset-etäisyyksiä.
- Monipuoliset asetukset: Käytettävissä ovat muun muassa lastuamisstrategiat, offsettien maksimimäärä, kulmarajat, sekä työkalun lähestymis- ja poistumistavat.
- Simulointi ja turvallisuus: Ennen varsinaista koneistusta työstörata voidaan simuloida, mikä minimoi riskit ja varmistaa optimaalisen lopputuloksen.
Käyttökohteet
- Monimutkaiset 3D-muodot: Erityisen hyödyllinen muodoissa, joissa on tiukkoja kulmia ja pieniä säteitä, joihin muut työstötavat eivät yllä.
- Muottien ja työkalujen valmistus: Tarjoaa erittäin tarkan ja laadukkaan pinnan, mikä vähentää manuaalista viimeistelyä.
- Kriittiset komponentit: Soveltuu osiin, joissa tarvitaan korkea mittatarkkuus ja tasainen pinnanlaatu, kuten ilmailu- ja lääketeollisuuden kappaleissa.
Hyödyt
- Huippuluokan pinnanlaatu: Takaa tasaiset ja sileät pinnat myös ahtaissa nurkissa.
- Ajansäästö: Vähentää manuaalista jälkityöstöä ja parantaa prosessin tehokkuutta.
- Kustannustehokkuus: Optimoitu työstörata pienentää työkalun kuormitusta ja pidentää sen käyttöikää.
- Turvallisuus: Väistettävän geometrian määrittäminen estää vahinkoja kiinnittimiin ja muihin kappaleen osiin.
Vinkit
- Työkalun valinta: Käytä pienihalkaisijaisia varsijyrsimiä tai sädejyrsimiä, jotka soveltuvat ahtaisiin paikkoihin ja tiukkoihin säteisiin.
- Aihion hyödyntäminen: Käytä aihio- ja jäännösmateriaalimallia työstöratojen optimointiin.
- Rajausten käyttö: Määritä tarkat raja-alueet, jotta koneistus kohdistuu vain tarvittaviin kohtiin.
- Simulointi: Varmista turvallisuus ja tehokkuus simuloimalla työstörata ennen koneistusta.
Yhteenveto
Mastercam Mill 3D Piirtoviimeistely on erikoistunut työstörata, joka tarjoaa tarkan ja laadukkaan viimeistelyn ahtaisiin kulmiin, pyöristyksiin ja pieniin taskuihin. Se täydentää muita viimeistelystrategioita käsittelemällä alueet, jotka muut menetelmät jättävät väliin. Piirtoviimeistelyn avulla saavutetaan erinomainen pinnanlaatu, vähennetään manuaalisen työn tarvetta ja varmistetaan koneistuksen tehokkuus. Tämä tekee siitä välttämättömän menetelmän monimutkaisten ja korkean tarkkuuden kappaleiden valmistuksessa
