Mastercam Mill 3D Projisoi viimeistely

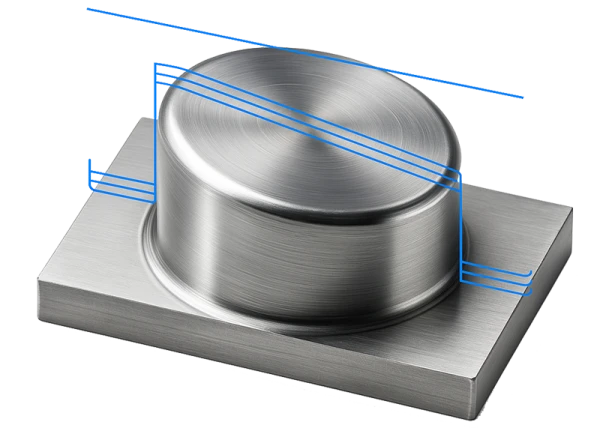

Mastercam Mill 3D Projisoi viimeistely on edistynyt viimeistelyoperaatio, joka perustuu työstöratojen projisointiin kappaleen 3D-pintaan. Tällä menetelmällä voidaan luoda tarkka ja yhtenäinen viimeistelyrata projisoimalla valittu geometria, käyrä, pistejoukko tai aiemmin luotu työstörata työstettävälle pinnalle. Sen avulla työkalun liikerata seuraa pinnan muotoja poikkeuksellisen tarkasti, mikä tekee siitä erinomaisen vaihtoehdon monimutkaisten pintojen viimeistelyyn, muottityöstöihin, kaiverruksiin ja erityisesti silloin, kun tarvitaan yksityiskohtien korostamista.
Ominaisuudet
- Projisointi pintaan: Työstörata voidaan luoda projisoimalla käyriä, pisteitä tai aiempia NC-työstöratoja suoraan 3D-pintaan. Tämä mahdollistaa työkalun liikkeen mukauttamisen pinnan geometrian mukaan.
- Monipuoliset rajaukset: Käyttäjä voi määrittää rajauksia, kuten ääriviiva, rajaussuorakaide tai rajausympyrä, ja päättää projisoinnin suunnasta (sisäänpäin, keskelle, ulospäin).
- Työstettävä ja väistettävä geometria: Mahdollisuus valita erikseen työstettävät pinnat sekä vältettävät alueet tai kiinnittimet, mikä parantaa turvallisuutta ja varmistaa oikean lopputuloksen.
- Jäännösmateriaalin tunnistus: Voidaan hyödyntää aiemmista operaatioista syntyvää jäännösmateriaalin laskentaa, jolloin vältetään turhat liikkeet ja keskitytään vain materiaalin poistoon niiltä alueilta, joilla se on tarpeellista.
- Useat projisointityypit: Käytettävissä NCI (aiempi työstörata), käyrät tai pisteet projisoinnin lähteinä.
- Laajat työstöparametrit: Käyttäjä voi säätää syvyysaskeleita, kompensointisuuntaa, offset-etäisyyksiä, Z-syvyyksiä sekä lähestymis- ja poistumisliikkeitä.
Käyttökohteet
- Kaiverrukset ja tekstitykset: Logojen, tekstien ja muiden yksityiskohtien projisointi 3D-pintaan.
- Muottien valmistus: Monimutkaisten muottipintojen viimeistely, joissa työkalun liikkeiden on seurattava tarkasti pintaa.
- Urien ja taskujen viimeistely: Erityisesti tilanteissa, joissa halutaan määrittää työkalun liike tietyn 2D-muodon mukaisesti, mutta kohdistaa se 3D-geometriaan.
- Korjaavat viimeistelyt: Soveltuu, kun aikaisempi työstörata ei ole tuottanut riittävän tarkkaa lopputulosta ja halutaan viimeistellä pinnan yksityiskohdat projisoidulla radalla.
Hyödyt
- Tarkka ja yhtenäinen pinnanlaatu: Työkalun liike seuraa tarkasti kappaleen pintaa, mikä parantaa yksityiskohtien laatua.
- Joustavuus: Mahdollisuus hyödyntää olemassa olevia NC-työstöratoja ja projisoida ne uudelleen uuteen pintaan ilman, että koko työstörataa tarvitsee ohjelmoida alusta asti.
- Turvallisuus ja optimointi: Väistettävän geometrian ja kiinnittimien huomiointi parantaa turvallisuutta ja vähentää virheiden riskiä.
- Koneistusaikojen tehostaminen: Jäännösmateriaalin tunnistus auttaa poistamaan vain tarvittavan materiaalin, jolloin koneaikaa säästyy.
Vinkit
- Simuloi aina ennen ajoa: Käytä Mastercamin simulointia varmistaaksesi, että projisoitu työstörata toimii odotetusti ja että se on turvallinen käytössä.
- Hyödynnä rajauksia: Käytä automaattisia rajauksia (ääriviiva, suorakaide, ympyrä) rajoittamaan työstöaluetta ja vähentämään turhaa liikehdintää.
- Käytä NCI-projisointia: Kun haluat hyödyntää aiemmin luotua työstörataa, valitse NCI-projisointi ja säädä se sopimaan halutulle pinnalle.
- Säädä työstöparametrit materiaalin mukaan: Syöttönopeudet, lastuamisarvot ja lähestymiset kannattaa mukauttaa erityisesti kovissa materiaaleissa virheiden välttämiseksi.
Yhteenveto
Mastercam Mill 3D Projisoi viimeistely tarjoaa tehokkaan ja joustavan ratkaisun silloin, kun halutaan projisoida työstörata suoraan 3D-pintaan. Se on erinomainen valinta monimutkaisten pintojen viimeistelyyn, kaiverruksiin ja tarkkoihin yksityiskohtiin. Menetelmä yhdistää korkean pinnanlaadun, joustavat rajaus- ja projisointimahdollisuudet sekä turvallisen työskentelyn väistettävien geometristen alueiden avulla. Projisointia hyödyntämällä käyttäjä voi tehostaa ohjelmointia, lyhentää koneistusaikoja ja varmistaa korkeatasoisen lopputuloksen vaativissakin työstökohteissa.
