Mastercam Mill 3D Tasainen alue viimeistely

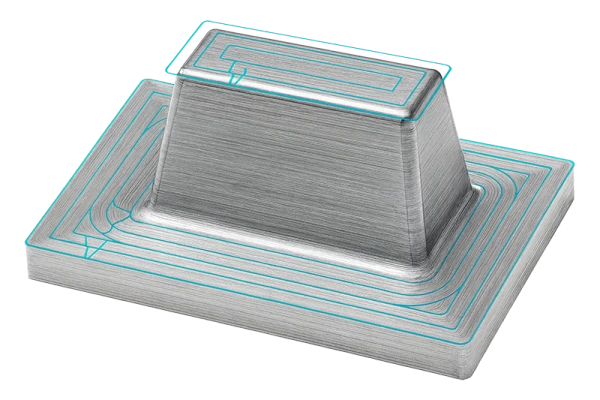

Mastercamin Tasainen alue -työstörata on suunniteltu erityisesti kappaleen vaakasuorien ja tasomaisten alueiden viimeistelyyn. Se tunnistaa automaattisesti mallin vaakatasossa sijaitsevat pinnat ja koneistaa ne niiden Z-korkeudella. Tämä tekee siitä tehokkaan ja tarkan menetelmän esimerkiksi tasopintojen, hyllyjen ja vaakasuorien alueiden viimeistelyyn, joita muut viimeistelystrategiat eivät välttämättä käsittele yhtä optimaalisesti. Työstörata voidaan sovittaa moniin erilaisiin 3D-kappaleisiin, ja sen avulla saavutetaan korkealaatuinen pinnanlaatu erityisesti tasoalueilla.
Ominaisuudet
- Automaattinen alueiden tunnistus: Työstörata tunnistaa mallista vaakasuorat alueet automaattisesti, jolloin manuaalinen valinta vähenee ja ohjelmointi nopeutuu.
- Z-tason mukainen koneistus: Jokainen tasoalue käsitellään sen omalla Z-korkeudella, mikä takaa tasalaatuisen pinnan.
- Rajausmahdollisuudet: Käyttäjä voi määrittää rajauksia alueille, joita koneistetaan, ja ohittaa pienet taskut, joiden koneistus ei ole tarpeellista.
- Väistettävä geometria ja kiinnittimet: Operaatio huomioi väistettävän geometrian ja kiinnittimet, mikä lisää turvallisuutta ja estää törmäykset.
- Monipuoliset työstötavat: Tukee sekä myötä- että vastajyrsintää, sekä perinteistä että trokoidista liikettä.
- Trokoidinen liike: Mahdollistaa työkalun kuormituksen tasaamisen ja tehokkaan lastuvirran hallinnan myös vaakasuorilla alueilla.
- Jyrkkä/Laakea rajaus: Käyttäjä voi määrittää minimi- ja maksimisyvyydet, jolloin työstö rajoittuu halutuille alueille.
Käyttökohteet
- Vaakasuorien tasopintojen viimeistely monimuotoisissa 3D-kappaleissa.
- Muottien ja työkalujen koneistus, joissa on hyllymäisiä tai tasomaisia pintoja eri korkeuksilla.
- Valu- ja tae-aihioiden pintojen viimeistely, joissa on paljon eri tasoille sijoittuvia tasoja.
- Koneistustilanteet, joissa halutaan varmistaa, että kaikki vaakasuorat alueet ovat tasalaatuisesti viimeisteltyjä.
Hyödyt
- Nopeampi ohjelmointi: Automaattinen alueiden tunnistus vähentää tarvetta manuaaliselle työlle.
- Tasainen pinnanlaatu: Kaikki vaakasuorat alueet käsitellään samalla logiikalla, mikä takaa yhtenäisen lopputuloksen.
- Tehokas materiaalinpoisto: Tukee useita Z-syvyystasoja, jolloin voidaan poistaa materiaalia portaittain ennen lopullista viimeistelyä.
- Parempi työkalun kesto: Trokoidisen liikkeen ansiosta työkalun kuormitus pysyy hallittuna, mikä pidentää sen käyttöikää.
- Turvallisuus: Väistettävä geometria ja kiinnittimien huomiointi parantavat työstön luotettavuutta.
Vinkit
- Rajaukset: Hyödynnä rajausasetuksia ohittaaksesi tarpeettomat pienet taskut, jolloin säästät koneaikaa.
- Trokoidiliike: Ota käyttöön erityisesti kovempia materiaaleja koneistettaessa, sillä se vähentää työkalun kuormitusta.
- Syvyysrajaukset: Määritä minimi- ja maksimisyvyydet, jotta työstö kohdistuu täsmälleen halutuille alueille ja vältetään turhat työstöliikkeet.
Yhteenveto
Mastercamin Tasainen alue on tehokas ja erikoistunut työstörata, joka takaa korkealaatuisen pinnanlaadun kaikilla mallin vaakasuorilla pinnoilla. Se yhdistää automaattisen alueentunnistuksen, joustavat rajaus- ja lähestymisasetukset sekä trokoidisen liikkeen, mikä tekee siitä monipuolisen työkalun vaativaan viimeistelyyn. Tämä strategia varmistaa yhtenäisen lopputuloksen, parantaa työkalujen kestävyyttä ja säästää ohjelmointi- ja koneaikaa.
