Mastercam Mill 3D Vakio-Z viimeistely

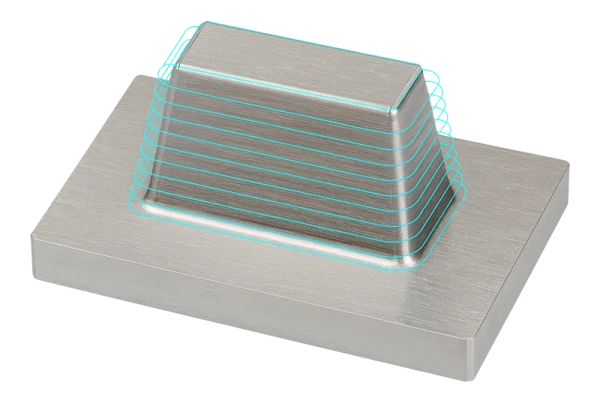

Vakio-Z viimeistely on 3D-pintojen tarkkaan viimeistelyyn kehitetty työstörata, joka perustuu tasavälein määriteltyihin Z-suuntaisiin syvyyslastuihin. Menetelmä sopii erityisesti jyrkille ja pystysuuntaisille pinnoille (30–90 asteen kulmat), mutta tukee myös loivien alueiden parantamista lisälastujen avulla. Tämä tekee siitä joustavan ja tehokkaan vaihtoehdon sekä viimeistelyyn että esiviimeistelyyn monimutkaisissa 3D-kappaleissa.
Vakio-Z on pitkään käytetty ja edelleen ajankohtainen menetelmä muottien, työkalujen ja muiden tarkkuutta vaativien kappaleiden valmistuksessa. Se hyödyntää aihiomalleja ja jäännösmateriaalia, mikä optimoi prosessia ja vähentää turhia ilmaliikkeitä. Lisäksi asetukset kuten kriittiset syvyydet, kaarisuodatus, nurkkien pyöristys ja toleranssit mahdollistavat hallitun ja pinnanlaadultaan erinomaisen lopputuloksen.
Ominaisuudet
- Z-suuntaiset syvyyslastut: Leikkaukset määritetään tasavälisesti Z-suunnassa. Käyttäjä voi hyödyntää vaihtoehtoja kuten sisällytä tasaiset, sisällytä kosketuskohdan tasaiset, vain tasaiset tai vain kosketuskohdan tasaiset. Myös manuaaliset kriittiset syvyyslastut ovat mahdollisia.
- Aihiomallit ja jäännösmateriaali: Mahdollisuus rajata työstö vain alueille, joissa materiaalia on jäljellä. Tämä vähentää tyhjää ajoa ja parantaa tehokkuutta.
- Lisälastut loivilla alueilla: Jos sivusiirto kasvaa liian suureksi, ohjelma lisää automaattisesti lisälastuja, mikä parantaa pinnanlaatua laakeilla pinnoilla.
- Kaarisuodatus ja toleranssi: Työstöradan kaarien ja suorien interpolointien toleranssit voidaan säätää tarkasti. Näiden asetusten avulla voidaan hienosäätää pinnanlaatua ja työstön sujuvuutta.
- Nurkkien pyöristys: Asetusten avulla voidaan pyöristää jyrkkiä kulmia hallitulla maksimisäteellä, mikä vähentää pinnan teräviä siirtymiä.
- Joustavat rajaukset: Työstörata voidaan rajata ulko- tai sisäpuolelle sekä määrittää automaattinen offset. Lisäksi voidaan ohittaa pienimmät taskut, jos niiden koko jää määritellyn alarajan alle.
Käyttökohteet
- Pinnan viimeistely: Soveltuu 3D-muotojen tarkkaan viimeistelyyn, erityisesti jyrkille seinämille ja pystysuuntaisille pinnoille.
Monimutkaiset geometriat: Ihanteellinen muodoille, joissa esiintyy sekä jyrkkiä että loivia alueita – esimerkiksi muoteissa ja vapaamuotoisissa osissa. - Muottien ja työkalujen valmistus: Käytetään laajasti muottien, valukappaleiden ja työkalujen viimeistelyssä, joissa vaaditaan erittäin hyvää pinnanjälkeä ja korkeaa tarkkuutta.
Hyödyt
- Parannettu pinnanlaatu: Tasaiset Z-syvyyslastut ja lisälastujen hallinta takaavat laadukkaan pinnan ilman ylikuormituksia.
- Tehokas koneistus: Aihiomallien ja jäännösmateriaalin hyödyntäminen vähentää turhaa koneajoa.
- Joustavuus: Käyttäjä voi hallita syvyyslastuja, kriittisiä tasoja, syöttönopeuksia ja kaarisuodatusta tarpeen mukaan.
- Kustannustehokkuus: Tasainen lastuvirta vähentää työkalujen kulumista ja parantaa koneen käyttöikää, mikä pienentää kustannuksia pitkällä aikavälillä.
Vinkit
- Määrittele kriittiset syvyydet tarkasti: Hyödynnä vaihtoehdot (tasaiset pinnat, kosketuspisteet, manuaaliset arvot) varmistaaksesi optimaalisen pinnanjäljen.
- Hyödynnä aihiomalleja: Vältä tyhjät liikkeet ja keskity vain jäljellä olevaan materiaaliin.
- Säädä kaarien toleranssit: Käytä kaarisuodatuksen asetuksia hallitaksesi työstöradan tarkkuutta ja sujuvuutta.
- Simuloi ennen ajoa: Hyödynnä Mastercamin simulointia varmistaaksesi työstöradan turvallisuuden ja tehokkuuden.
- Lisälastujen hallinta: Käytä lisälastuasetuksia erityisesti laakeilla pinnoilla pinnan laadun parantamiseksi.
Yhteenveto
Mastercam Mill 3D Vakio-Z viimeistely tarjoaa luotettavan ja monipuolisen tavan työstää 3D-pintoja tarkasti ja laadukkaasti. Z-suuntaiset syvyyslastut, aihiomallien ja jäännösmateriaalin hyödyntäminen sekä lisälastujen hallinta tekevät siitä erinomaisen vaihtoehdon jyrkkien ja monimutkaisten pintojen viimeistelyyn. Oikein käytettynä se tuottaa korkealuokkaisen pinnanjäljen, vähentää työstöaikaa ja optimoi koko koneistusprosessin.
