Mastercam Mill 3D Yhdensuuntainen viimeistely

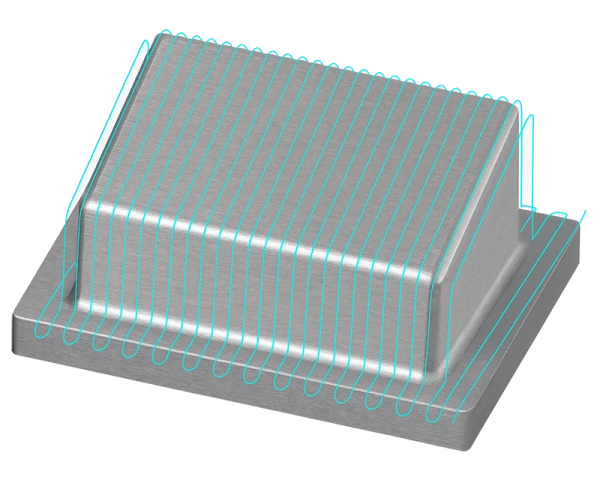

Mastercamin Mill 3D Yhdensuuntainen viimeistely on 3D-pintojen viimeistelyyn suunniteltu työstörata, joka hyödyntää tasaisia ja samansuuntaisia työstölastuja valitussa kulmassa. Tavoitteena on tuottaa laadukas ja yhtenäinen pinnanlaatu sekä optimoida työstöaika erityisesti suurilla ja laakeilla pinnoilla. Menetelmä soveltuu myös jyrkemmille pinnoille silloin, kun ne ovat kohtisuorassa lastujen suuntaan. Tämä tekee siitä joustavan ratkaisun monimutkaisten muotojen viimeistelyyn niin muottiteollisuudessa, työkalujen valmistuksessa kuin yleisessä konepajateollisuudessa.
Yhdensuuntainen viimeistely tukee useita eri työstömenetelmiä, kuten yhteen suuntaan lastuamista, Zigzag-ajoa sekä pelkästään ylös- tai alaspäin suuntautuvia työstöliikkeitä. Käyttäjä voi määritellä työstökulman manuaalisesti tai hyödyntää automaattista optimointia, jolloin ohjelma tunnistaa pinnan muodoista parhaan mahdollisen suunnan. Työstöradan asetuksiin kuuluu myös mahdollisuus hyödyntää aihio- ja jäännösmateriaalimalleja, jolloin turhat ilmaliikkeet vältetään ja koneistusta voidaan kohdistaa tarkasti vain tarvittaville alueille.
Ominaisuudet
- Yhdensuuntaiset urat: Pinnat viimeistellään tasalevyisillä, yhdensuuntaisilla lastuilla valitussa kulmassa.
- Monipuoliset menetelmät: Mahdollisuus käyttää yhteen suuntaan -ajoa, Zigzag-ajoa sekä vain alas- tai ylöspäin suuntautuvaa leikkausta.
- Työstökulman hallinta: Kulma voidaan antaa manuaalisesti tai Mastercam voi tunnistaa sen automaattisesti geometrian perusteella.
- Jäännösalueiden hallinta: "Jäännösalue kohtisuoraan" -valinta mahdollistaa pinnanlaadun parantamisen, erityisesti sivusuunnassa kaltevilla pinnoilla.
- Aihion ja kiinnittimien huomioiminen: Käyttäjä voi määrittää työstettävät, vältettävät ja kiinnittimien pinnat erikseen, ja niille voidaan antaa omat työvarat.
- Rajaukset ja kompensointi: Työstörata voidaan rajata tietylle alueelle, ja kompensointisuunta voidaan valita sisäänpäin, ulospäin tai keskelle.
- Jäännösmateriaalin hyödyntäminen: Operaatio tunnistaa aiempien operaatioiden jäljelle jättämät alueet ja ohittaa jo valmiiksi työstetyt pinnat.
- Lastuamisjärjestyksen optimointi: Mahdollistaa työstöjärjestyksen älykkään hallinnan, jolloin koneistus tapahtuu tehokkaimmassa järjestyksessä.
- Siirtymä- ja lähestymisasetukset: Laajat valinnat työkalun lähestymiselle, poistumiselle ja siirtymille, mukaan lukien ramppiliikkeet ja juohevat liikeradat.
- Simulointiominaisuudet: Mastercamin simulointi mahdollistaa työstöradan tarkistamisen ennen koneistusta.
Käyttökohteet
- Monimutkaiset 3D-pinnat: Soveltuu muottien, muovikomponenttien ja työkalujen pintojen viimeistelyyn.
- Laakeat pinnat: Erityisen tehokas, kun pinnanlaatuvaatimukset edellyttävät yhtenäisiä työstöjälkiä.
- Jyrkät pinnat: Toimii hyvin myös jyrkissä pinnoissa, jotka ovat kohtisuorassa lastujen suuntaan.
- Suuret kappaleet: Soveltuu suurten kappaleiden pintojen viimeistelyyn, joissa yhtenäinen pinnanlaatu on kriittinen.
Hyödyt
- Tasainen pinnanlaatu: Yhdensuuntaiset urat takaavat tasaisen ja laadukkaan pinnan ilman häiritseviä työstöjälkiä.
- Koneistusajan säästö: Automaattiset optimoinnit ja aihion tunnistus vähentävät turhia liikkeitä.
- Joustavuus: Sopii erilaisiin pinnan muotoihin ja mahdollistaa yksilölliset asetukset eri geometrioille.
- Kustannustehokkuus: Vähentää työkalujen kulumista ja optimoi koneistuksen, mikä laskee tuotantokustannuksia pitkällä aikavälillä.
- Monipuoliset parametrit: Käyttäjä voi hienosäätää työstön lähes kaikkiin pintatyyppeihin ja laatutavoitteisiin.
Vinkit
- Optimoi sivusiirto ja jännekorkeus: Pienempi sivusiirto tuottaa paremman pinnanlaadun, mutta lisää koneistusaikaa. Löydä tasapaino laadun ja tehokkuuden välillä.
- Hyödynnä automaattista kulman määritystä: Anna ohjelman laskea optimaalinen työstökulma, mikä säästää ohjelmointiaikaa ja parantaa lopputulosta.
- Simuloi aina ennen ajoa: Varmista simuloinnilla, että vältettävät alueet, kiinnittimet ja rajaukset toimivat odotetusti.
- Käytä aihiomallia: Vältä turhat ilmaliikkeet ja keskity vain jäännösmateriaalin poistamiseen.
- Säädä lähestymis- ja poistumisliikkeet: Ramppiliikkeet ja juohevat siirtymät parantavat työstön turvallisuutta ja työkalun kestävyyttä.
Yhteenveto
Mastercam Mill 3D Yhdensuuntainen viimeistely tarjoaa tehokkaan ja laadukkaan ratkaisun 3D-pintojen viimeistelyyn. Se hyödyntää tasaisia, yhdensuuntaisia lastu-uria ja tukee monipuolisia asetuksia, joiden avulla pinnanlaatu ja koneistusteho voidaan optimoida. Käyttäjä voi hallita tarkasti työstettävät ja vältettävät alueet, rajata työstöratoja sekä hyödyntää automaattisia optimointeja, mikä parantaa tuotannon tehokkuutta ja laatua. Tämä tekee yhdensuuntaisesta viimeistelystä tärkeän työkalun konepajoille, jotka tavoittelevat korkeaa laatua, kustannustehokkuutta ja joustavuutta 3D-muotojen valmistuksessa.
