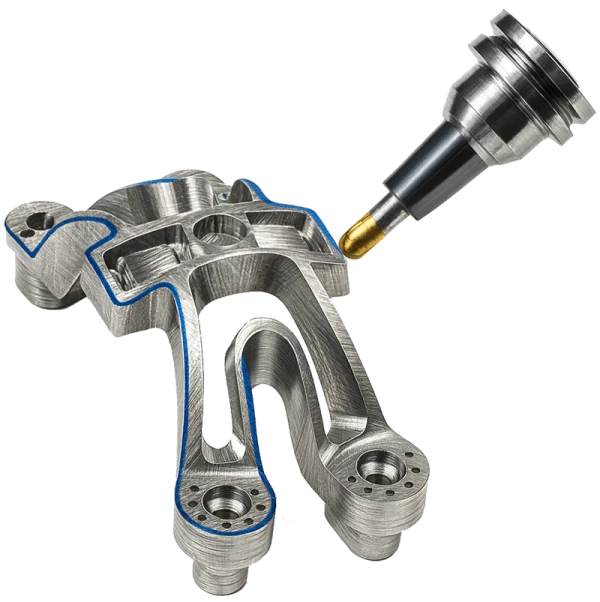

Mastercam Multiaxis moniakselinen jäysteet

Ominaisuudet

• Automaattinen reunojen tunnistus: Ohjelma voi tunnistaa kaikki terävät reunat mallista automaattisesti. Käyttäjä voi halutessaan myös määritellä reunat manuaalisesti, mikä lisää hallittavuutta silloin kun vain tietyt alueet halutaan käsitellä.
• Reunan muodon hallinta: Työstettävien reunojen muoto voidaan määrittää vakioleveyden tai vakiosyvyyden perusteella. Tämä mahdollistaa sekä tasaisen viisteen tekemisen että syvyyteen perustuvan purseiden poiston. Lisäksi reunat voidaan pyöristää tai jättää tasaisiksi, jolloin lopputulos voidaan sovittaa eri tuotantotarpeisiin.
• Sisä- ja ulkokulmien käsittely: Operaatiolla voidaan viimeistellä myös ahtaat sisäkulmat erillisten trimmausasetusten avulla. Tämä varmistaa, että purseet ja terävät kohdat poistuvat myös vaikeapääsyisistä paikoista.
• Työkalun akselin ohjaus: Työstöradassa on laajat vaihtoehdot työkalun akselin ohjaukselle: 3-akselinen, 3+2-akselinen, 4+1-akselinen tai täysin yhtäaikainen 5-akselinen koneistus. Työkalun suunta voidaan lukita pääakseliin, ohjata profiilin normaalin mukaisesti tai määrittää vapaasti kallistettavaksi. Näiden avulla voidaan varmistaa optimaalinen lastuaminen eri geometrian kohdissa ja estää törmäykset.
• Turvallisuus ja törmäyksenesto: Käyttäjä voi asettaa turvaetäisyydet työkalun pidille, varrelle ja olalle. Lisäksi työstöaluetta voidaan rajata korkeuden mukaan ja kallistuskulmia voi rajoittaa minimi- ja maksimiarvoilla. Tämä takaa, että työstö tapahtuu hallitusti ja turvallisesti myös monimutkaisissa kappaleissa.
• Työkalun kosketustavat: Jäysteen poisto voidaan tehdä työkalun kärjellä tai sen lieriön/kartion sivulla. Tämä tuo joustavuutta eri muotoisten kappaleiden käsittelyyn, esimerkiksi silloin kun tarvitaan pyöristettyjä muotoja tai syviä taskuja.
• Siirtymiset ja lähestymiset: Automaattiset siirtymäasetukset, kuten paluu turva-alueelle, tekevät liikkeistä sujuvia ja turvallisia. Lisäksi lähestymistä ja poistumista voidaan hallita sädeasetuksilla, mikä estää äkilliset liikkeet ja parantaa pinnan laatua.
• Syötön ja liikkeiden hallinta: Käyttäjä voi säätää siirtymien syöttönopeuksia erikseen ja hyödyntää turvaetäisyyksiä leikattaessa. Tämä mahdollistaa nopean, mutta turvallisen työstön eri koneympäristöissä.
• Monipuolinen työkalutuki: Operaatio toimii useiden eri työkalujen kanssa, kuten pallopäisten jyrsinten, viistejyrsinten, tikkarijyrsinten (lollipop) ja varsijyrsinten kanssa. Tämä varmistaa, että oikea työkalu voidaan valita kuhunkin sovellukseen.

Käyttökohteet

• Kompleksiset osat ja monimutkaiset geometriat: Soveltuu erityisen hyvin ilmailu- ja autoteollisuuden osille, joissa reunojen ja purseiden poisto on kriittinen vaihe. Monimutkaiset pinnat, syvät taskut ja jyrkät nurkat voidaan viimeistellä automatisoidusti.
• Prototyyppien valmistus: Prototyyppiosien nopea viimeistely ilman aikaa vievää käsityötä. Jäysteiden poisto voidaan sisällyttää suoraan työstöprosessiin, mikä nopeuttaa kehityssykliä ja varmistaa laadun.
• Muotti- ja työkaluteollisuus: Erityisen hyödyllinen muovi- ja metallimuottien valmistuksessa, joissa reunojen tarkkuus ja pinnanlaatu ovat ratkaisevassa asemassa. Purseiden poistaminen automaattisesti vähentää manuaalista viimeistelyä ja parantaa toistettavuutta.
• 3-akseliset työstökoneet: Vaikka kyseessä on 5-akselinen työstörata, voidaan sitä hyödyntää myös 3-akselisissa koneissa. Tämä vähentää manuaalisen jäysteenpoiston tarvetta ja nostaa valmistuksen laatua myös konepajoissa, joissa ei ole täysiä moniakselisia resursseja.

Hyödyt

• Nopea käyttöönotto ja automatiikka: Reunojen automaattinen tunnistus ja yksinkertaiset asetukset tekevät ohjelmoinnista nopeaa, jolloin jäysteiden poisto saadaan valmiiksi vain muutamalla hiiren klikkauksella.
• Parannettu tuottavuus: Vähentää manuaalista työtä ja nopeuttaa valmistusprosesseja. Työstörata voidaan ajaa osana normaalia NC-ohjelmaa, jolloin erillisiä käsittelyvaiheita ei tarvita.
• Tarkkuus ja laatu: Reunojen viisteet, pyöristykset ja purseiden poisto toteutuvat täsmällisesti. Tämä vähentää kappaleiden hylkäyskohteita ja takaa tasalaatuisen lopputuloksen.
• Monipuolisuus ja joustavuus: Soveltuu monille eri toimialoille ja kappaletyypeille, sekä tukee laajaa valikoimaa työkaluja ja koneistusmenetelmiä.
• Kustannustehokkuus: Pienentää työvoimakustannuksia, vähentää jälkikäsittelyn tarvetta ja parantaa työkalujen käyttöikää.

Vinkit

• Hyödynnä automaattinen reunantunnistus: Anna ohjelman tunnistaa kaikki terävät reunat automaattisesti. Jos haluat rajata käsittelyn tiettyihin kohtiin, valitse reunat manuaalisesti – tämä lisää hallintaa.
• Simuloi ennen ajoa: Käytä Mastercamin simulointia varmistaaksesi, että työkalun liikkeet ovat turvallisia ja tehokkaita. Tämä vähentää riskejä ja ehkäisee virheiden päätymisen koneeseen.
• Työkalun kosketuspinnan valinta: Jos käytät pallopäistä tai tikkarijyrsintä, harkitse työskentelyä lieriön tai kartion sivulla – se voi parantaa lastuvirtaa ja ulottuvuutta ahtaissa kohdissa.
• Käytä turvaetäisyysasetuksia: Aseta riittävät pidin-, varsi- ja olkaetäisyydet. Tämä estää törmäykset monimutkaisissa kappaleissa ja varmistaa turvallisen työstön.
• Jaottele operaatio tarvittaessa: Jos kappaleessa on paljon reunaa, voi olla tehokkaampaa tehdä useampi erillinen Deburr-operaatio eri osille kappaletta, jolloin liikkeet pysyvät hallittuina ja NC-koodista tulee kompaktimpi.

Yhteenveto

Mastercam Moniakselinen Jäysteet on huippuluokan työstörata, joka tuo automaation jäysteiden poistoon ja reunojen viimeistelyyn. Sen ansiosta ohjelmointi on helppoa ja nopeaa: reunat voidaan tunnistaa automaattisesti ja työstörata luoda muutamalla asetuksella. Tämä parantaa tuottavuutta, vähentää manuaalista työtä ja varmistaa laadukkaat, tasalaatuiset kappaleet.

Operaation monipuoliset ohjaus- ja turvallisuusominaisuudet tekevät siitä luotettavan ratkaisun niin 3-akselisille koneille kuin kehittyneille 5-akselisille työstökeskuksille. Moniakselinen Jäysteen poisto on tehokas tapa nostaa konepajan kilpailukykyä, optimoida resurssien käyttöä ja varmistaa korkeatasoinen lopputulos nykyaikaisessa valmistuksessa.
