Mastercam Multiaxis moniakselinen käyrä

Ominaisuudet

• Aihion käyttö: Käyrä-työstörata tukee aihiomallia, jolloin työstörata lasketaan vain alueille, joissa materiaalia on jäljellä. Tämä estää turhat ilmaliikkeet ja nopeuttaa koneistusta. Käyttäjä voi hyödyntää joko erillistä aihiomallia tai Mastercamin sisäisiä aihion asetuksia.

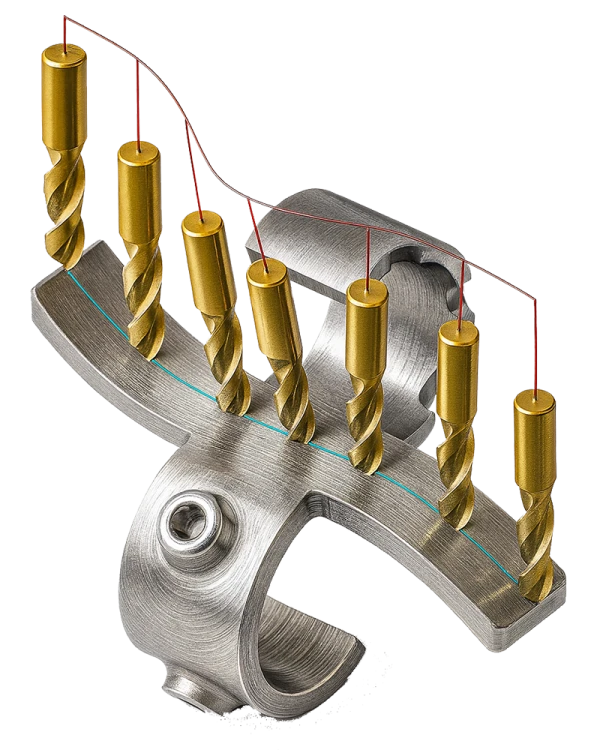

• Kärjen ohjauksen muoto: Työkalun kärki voidaan ohjata seuraamaan 3D-käyriä tai pinnan reunoja. Vaihtoehtoja ovat mm. kaikki pinnan reunat tai yksittäisten reunojen valinta. Kompensointityyppi voidaan asettaa joko tietokoneessa, ohjauksessa tai työkalun kulumista huomioivaksi (mukaan lukien käänteinen kuluminen). Näin varmistetaan mittatarkkuus ja työkalun optimaalinen hyödyntäminen myös kulumisen aikana.
• Työkalun akselin ohjaus: Käyttäjä voi hallita työkalun kulmaa monilla menetelmillä:
  • Suorat – työkalu seuraa annettuja viivoja.
  • Pinta – työkalu ohjautuu pinnan normaalien mukaan.
  • Suunta – työkalun akseli osoittaa haluttuun suuntaan.
  • Pisteestä / pisteeseen – akseli kulkee valitusta pisteestä toiseen.
  • Ketju – työkalun akseli määräytyy ketjutetun geometrian perusteella.
  • Lisäksi voidaan asettaa kulma- ja liikerajoituksia X-, Y- ja Z-akseleille. Tämä lisää työstön turvallisuutta ja antaa joustavuutta erityisesti monimutkaisissa 5-akselisissa koneistuksissa.
• Törmäystarkastelu: Monipuoliset asetukset estävät työkalun, pidikkeen ja varren osumisen työkappaleeseen. Käyttäjä voi valita reuna- ja kompensointipintoja, joilla työkalu pysyy turvallisella etäisyydellä. Käytettävissä on myös oskilloiva rata, jossa työkalu liikkuu työstön aikana akselinsa suunnassa ylös ja alas. Tämä kuluttaa lastuavaa työkalua tasaisesti koko leikkuupituuden matkalta, mikä on erityisen hyödyllistä esimerkiksi komposiittien trimmauksessa.
• Siirtymiset ja lähestymiset: Käyttäjä voi määrittää turvatasot, nostotasot ja syöttötasot sekä tarkat lähestymis- ja poistumiskäyrät. Näin voidaan hallita, miten työkalu siirtyy työstöalueelle ja poistuu sieltä. Tämä vähentää pinnan vaurioitumisen riskiä ja parantaa lopputuloksen laatua.
• Turva-alue: Siirtymisten yhteydessä voidaan määrittää turva-alue, jonka muoto voi olla suorakulmainen, lieriömäinen, pallopintainen tai kääritty. Tämä varmistaa, että työkalun liikkeet pysyvät aina hallittuna ja törmäyksettöminä, vaikka monimutkaisissa moniakselisissa koneistuksissa.
• Rouhinta: Käyrä-työstörata tukee myös rouhintaa. Käyttäjä voi määrittää syvyyslastut, rouhinta- ja viimeistelyaskelmat sekä lastunpaksuudet. Rouhinta voidaan toteuttaa profiileittain tai syvyyskohtaisesti, mikä tekee ratatyypistä hyödyllisen myös materiaalin poistossa ennen viimeistelyä.

Käyttökohteet

• Komposiittien trimmaus: Erityisesti oskilloiva rata tekee Käyrä-työstöradasta erinomaisen ratkaisun komposiittikappaleiden reunojen viimeistelyyn, jolloin työkalun kuluminen jakautuu tasaisesti.
• Muottien ja työkalujen valmistus: Soveltuu muottien ja valukappaleiden reunojen sekä tarkkojen 3D-profiilien koneistamiseen.
• Reunojen ja profiilien ajo: Käyrä-rataa käytetään paljon kappaleiden reuna-alueiden siistimiseen ja viimeistelyyn.
• Monimutkaiset vapaamuotoiset kappaleet: Mahdollistaa työkalun hallitun liikkeen monimutkaisilla pinnoilla ja geometrioilla, joissa perinteiset 3D-viimeistelyradat eivät riitä.
• 4- ja 3-akseliset ajot: Vaikka kyseessä on moniakselinen työstörata, sen voi pakottaa myös yksinkertaisemmiksi liikeradoiksi, jolloin se toimii joustavasti erilaisilla koneilla.

Hyödyt

• Joustavuus: Tukee 3-, 4- ja 5-akselisia koneistuksia.
• Turvallisuus: Laajat törmäystarkastelut, reuna- ja turva-alueiden määrittelyt sekä akselirajoitukset estävät törmäykset.
• Laatu: Mahdollistaa erittäin tarkan ja tasaisen pinnanlaadun myös monimutkaisissa geometrioissa.
• Työkalun eliniän pidentäminen: Oskilloiva rata kuluttaa työkalua tasaisesti koko leikkuupituuden matkalta.
• Kustannustehokkuus: Turhien ilmaliikkeiden poistaminen ja aihion huomiointi vähentävät koneistusaikaa ja säästävät työkaluja.
• Monipuolinen ohjaus: Useat työkalun akselin ohjausmenetelmät ja kärjen ohjauksen vaihtoehdot tarjoavat vapauksia ohjelmoijalle.

Vinkit

• Simuloi aina ennen ajoa: Käytä simulointityökaluja törmäysten ja liikkeiden varmistamiseen.
• Hyödynnä turva-alueet: Määritä selkeästi turva-alueet, etenkin monimutkaisissa moniakselisissa kappaleissa.
• Valitse sopiva akselin ohjaus: Käytä pintaa, suuntaa tai pisteohjausta kappaleen geometrian mukaan parhaan lopputuloksen saamiseksi.
• Komposiittien trimmaus: Käytä oskilloivaa rataa työkalun käyttöiän maksimoimiseksi.
• Rouhinta ja viimeistely: Käytä syvyyslastuja ja viimeistelyaskelia tehokkaan ja laadukkaan lopputuloksen saavuttamiseksi.
• Rajoita akseleita tarvittaessa: Jos koneistukseen riittää 3- tai 4-akselinen rata, pakota rata yksinkertaisemmaksi. Tämä helpottaa ajoa ja vähentää ohjelman monimutkaisuutta.

Yhteenveto

Mastercam Multiaxis Käyrä on tehokas ja joustava moniakselinen työstörata, joka soveltuu erinomaisesti monimutkaisten kappaleiden, muottien ja komposiittien koneistukseen. Sen avulla voidaan työstää tarkasti 3D-käyriä ja reunoja hyödyntäen laajoja työkalun akselin ohjausvaihtoehtoja, monipuolisia törmäystarkasteluja, turva-alueita ja jopa rouhintaa. Oskilloiva rata tarjoaa merkittävän edun työkalun eliniän pidentämisessä erityisesti komposiittitrimmauksessa.

Sen keskeisiä vahvuuksia ovat joustavuus (3–5-akselinen käyttö), turvallisuus (törmäyksenesto ja turva-alueet) sekä kustannustehokkuus ja laatu. Käyrä-työstörata antaa ohjelmoijalle työkalut hallita monimutkaisimpienkin muotojen koneistusta tehokkaasti ja turvallisesti.
