Mastercam Multiaxis moniakselinen kiertoakseli lisäominaisuudet

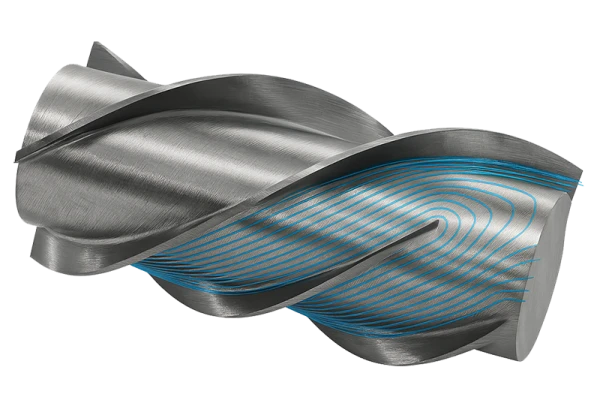

Moniakselinen kiertoakselin lisäominaisuudet -työstöoperaatio tuottaa 4-akselisen kierron työstöradan sylinterimäisten ja kierteisesti etenevien muotojen tehokkaaseen rouhintaan ja viimeistelyyn. Se soveltuu erinomaisesti siirtoruuvien, spiraaliurien, rihlattujen pintojen, putkien ja muiden vastaavien kappaleiden työstämiseen. Operaatio hyödyntää automaattista geometrian tulkintaa, aihion mallia sekä älykkäitä rajaus- ja suodatusominaisuuksia. Työstökuvio voidaan muodostaa offset-käyrinä tai offset + spiraali -yhdistelmänä, ja liikerata voidaan järjestää yhteen suuntaan tai zigzag-mallilla. Operaatiolla voidaan tehdä työstöratoja sekä rouhinta- että viimeistelyyn.
Ominaisuudet
Aihio ja lähtötietojen automatiikka
- Aihion tunnistus automaattisesti, aihiomallista, käyttäjän määrittämä tai suoraan geometriasta.
- Aihion säätö: supista/laajenna ja toleranssi tarkkaa laskentaa varten.
Työstön tila ja kuviot
- Tilat: Rouhinta ja Viimeistely.
- Viipaleiden kuvio: Vakiosäde; tyypit Offset tai Offset ja spiraali.
- Työstömenetelmä: Yhteen suuntaan tai Zigzag.
Syvyysstrategiat
- Vakio syvyysaskel tai adaptiivinen syvyysaskel.
- Säädettävä etäisyys, mahdollisuus lisälastuihin sekä välisyvyyslastujen määrään.
Kappaleen määritys ja kiertoakseli
- Työstettävät geometriat ja jätettävä työvara pintakohtaisesti.
- Kiertoakselin suunta, peruspiste sekä aksiaalisten ja säteittäisten rajojen prosenttipohjaiset rajoitukset (0–100 %).
- Rajaus rajauskäyrillä ja lisäoffsetilla sekä mahdollisuudella kääntää rajausalue.
- Työkalun kallistus: kulma-arvo tai suora; tuki kartiokulmalle (esim. −10°).
Suodatus ja profiilinhallinta
- Suodata pois sisä-/ulkoympyröitä, lyhyet profiilit tai liian kapeat raot kynnysarvoilla % työkalun halkaisijasta tai absoluuttisina arvoina.
- Vältä trimmausta, jos rako on pienempi kuin annettu kynnys.
- Trimmaa vain täysiä profiileja; Varmista viimeistelylastu.
Lähestymiset ja poistumiset
- Avoimille ja suljetuille profiileille erilliset asetukset.
- Lähestyminen/poistuminen: tangentiaalinen kaari, tangentiaalinen suora, kohtisuora suora, työkalun akselia pitkin tai asteittainen.
- Rampit: automaattinen tai käyttäjän määrittämä rampin kulma ja pituusrajat (% työkalun Ø).
Sivusiirto ja juohevoitus
- Sivusiirron maksimi sekä kulmajuohevoitus: nurkkien pyöristys ja loppuprofiilinjuohevoitus.
Törmäysturva ja turva-alue
- Työkalun, pidin–varsi–olkapää -osien turvatarkastelu.
- Turva-alue lieriömäisenä tai kartiomaisena, lisäksi kulman turva-arvo.
Linkitys ja järjestely
- Työkalun kosketussuunnan valinta, järjestys syvyyden mukaan, alueiden sisäiset ja väliset siirtymät suorilla tai kaarilla.
Syötön ja nopeuden hallinta
Syöttöprosentit lähestymisille, poistumisille ja välisiirtymille; erilliset pika-liike-, syöttö- ja turvaetäisyydet.
Käyttökohteet
- Siirtoruuvit, kierre- ja spiraaliurat, ruuvipuristimet, syöttöruuvit.
- Rihlaukset ja pitkät sylinteriprofiilit (putket, akselit, holkit).
- Urien ja lamellien työstö pyöröpinnalla 4-akselisesti.
- Esikoneistus + viimeistely samalla operaatiolla, kun tarve on automaattiselle rajaukselle ja turvallisille linkityksille.
Hyödyt
- Nopea ohjelmointi: automaattinen aihion ja geometrian käsittely vähentää manuaalista työtä.
- Vakaa ja siisti lastuaminen: valittavissa offset/spiraali, zigzag/yhteen suuntaan.
- Pinnanlaatu: viimeistelytila ja varmistettu viimeistelylastu pitävät viimeisen kosketuksen hallittuna.
- Turvallisuus: kattava törmäys- ja turva-aluelogiikka työkalulle ja pitimelle.
- Joustava rajaus: rajauskäyrät, lisäoffsetit sekä aksiaaliset- ja säteittäiset prosenttirajat.
- Skaalautuvuus: vakio tai adaptiivinen syvyysaskel kappaleen muodon mukaan.
Vinkit
- Piirrä selkeät rajauskäyrät ja käytä lisäoffsetia vähentämään reunan “nyppylöitä”.
- Aloita rouhinnalla (offset + spiraali) ja viimeistele erillisellä viimeistelyasetuksella; ota Varmista viimeistelylastu käyttöön.
- Zigzag nopeaan materiaalinpoistoon; yhteen suuntaan pintalaadun priorisointiin.
- Suodatus: jätä liian lyhyet profiilit ja kapeat raot pois (esim. 5 % työkalun Ø), jotta vältät turhat pysäytykset.
- Turva-alue: määritä pidin/varsi/olka-arvot realistisesti ja lisää kulman turva-arvo lähelle kiinnityksiä.
- Syvyysaskel: käytä adaptiivista askelta vaihtelevissa muodoissa; pienennä sivusiirtoa viimeistelyssä.
- Lähestymiset/poistumiset: tangentiaaliset kaaret antavat pehmeän kontaktin ja vähentävät jälkiä.
Yhteenveto
Kiertoakselin lisäominaisuudet on 4-akselinen erikoistyöstörata sylinterimäisille ja spiraalisille muodoille. Se yhdistää automaattisen aihion käsittelyn, joustavat rajaukset, tehokkaat offset/spiraali-kuviot, älykkään suodatuksen sekä viimeistelyä tukevat lähestymiset, juohevoituksen ja turvatarkastelun. Tuloksena on nopea ohjelmointi, luotettava materiaalinpoisto ja laadukas pinta – turvallisesti.
