Heitto (engl. run-out) on toleranssi, joka määrittelee, kuinka paljon pyörivän piirteen todellinen muoto ja sijainti saavat poiketa ideaalista pyörähdysliikkeestä. Heiton avulla hallitaan sekä muoto- että sijaintivirheitä, kun kappaletta tarkastellaan pyörimisen aikana suhteessa datumiin. Se on erityisen tärkeä pyörivissä osissa, joissa pienikin epätarkkuus voi aiheuttaa epätasapainoa, tärinää tai ylimääräistä kulumista.
Heitto kuuluu ISO 1101 -standardissa määriteltyihin perusgeometrisiin toleransseihin, ja se toimii eräänlaisena “yhdistelmätoleranssina”, sillä se sisältää useita muodon ja sijainnin tarkkuustekijöitä yhdessä.
Käyttökohteet
- Akselit ja laakeripinnat: varmistetaan, että akseli pyörii tasaisesti ilman ylimääräistä heiluntaa.
- Reiät ja hylsyt: ehkäistään pyörimisliikkeessä syntyvä epätasaisuus, joka voisi aiheuttaa liitoksen löystymistä tai kulumista.
- Pyörivät komponentit: kuten jarrulevyt, hammaspyörät ja kampiakselit, joissa pieni heitto voi vaikuttaa voimakkaasti toimintaan.
Merkintä ja tulkinta

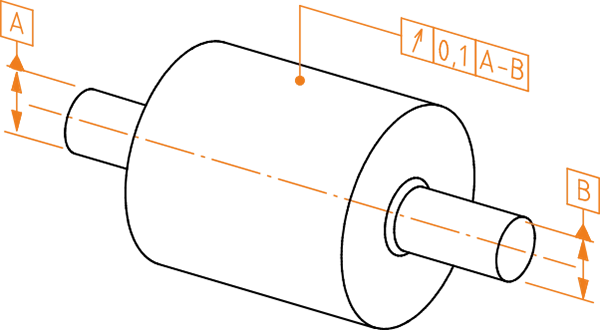

Mitatun (todellisen) viivan on oltava jokaisessa yhteistä perusakselia A–B vastaan kohtisuorassa tasossa kahden samassa tasossa olevan samankeskisen ympyrän välissä, joiden säteiden välinen ero on 0,1.
Toleranssialueen määritelmä
Toleranssialuetta rajoittaa jokaisessa perusakselia vastaan kohtisuorassa leikkaustasossa kaksi samankeskistä ympyrää, joiden säteiden välinen ero on t ja joiden keskipisteet ovat perusakselilla.
Merkitys valmistuksessa
Heitto on kriittinen toleranssi, koska se vaikuttaa suoraan kappaleen toiminnallisuuteen ja käyttöikään. Liiallinen heitto johtaa usein meluun, tärinään, tiivistevuotoihin ja nopeutuneeseen kulumiseen. Tästä syystä se on yleisesti käytetty toleranssi erityisesti koneen osissa, jotka pyörivät tai joiden tulee kohdistua tarkasti akselin ympäri.
Samalla on muistettava, että heiton mittaaminen ja hallinta vaatii erikoistyökaluja, kuten pyörintämittareita tai koordinaattimittauskoneita (CMM). Liian tiukka vaatimus kasvattaa kustannuksia, joten toleranssi tulee asettaa vain niin tarkaksi kuin toimivuus edellyttää.
ISO 1101 -standardin mukainen heittotoleranssi antaa selkeän ja kansainvälisesti yhdenmukaisen tavan varmistaa, että pyörivät osat toimivat tasaisesti ja luotettavasti.
