Geometriset Toleranssit Muoto Lieriömäisyys
Lieriömäisyys (engl. cylindricity) on muototoleranssi, joka määrittelee, kuinka tarkasti kappaleen lieriömäinen pinta noudattaa ideaalista sylinteriä. Se yhdistää käytännössä sekä ympyrämäisyyden että suoruuden vaatimukset: jokaisen poikkileikkauksen tulee olla pyöreä ja samalla koko lieriön akselin on oltava suora. Lieriömäisyys on yksi ISO 1101 -standardissa esitetyistä perusmuototoleransseista.
Toleranssivyöhyke muodostuu kahden samankeskisen sylinteripinnan väliin, joiden välinen etäisyys on piirustuksessa annettu toleranssiarvo. Kaikkien todellisen lieriöpinnan pisteiden tulee sijaita tämän vyöhykkeen sisällä.
Käyttökohteet
- Akselit: varmistetaan, että akseli on tasaisen pyöreä ja suora koko pituudeltaan, mikä on tärkeää laakereiden, holkkien ja tiivisteiden yhteensopivuuden kannalta.
- Sylinterimäiset reiät: reiän muodon tulee pysyä lieriönä, jotta esimerkiksi tapit tai pultit sopivat luotettavasti.
- Pyörivät koneenosat: tasainen lieriömäisyys vähentää tärinää, melua ja epätasaista kulumista.
Merkintä ja tulkinta
Lieriön (todellisen) pinnan on oltava kahden sama-akselisen lieriöpinnan välissä, joiden säteittäinen etäisyys on 0,1.
Toleranssialueen määritelmä

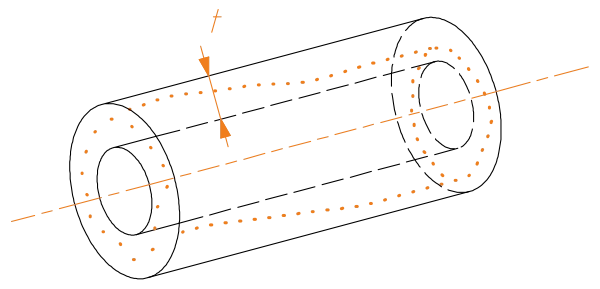

Toleranssialuetta rajoittaa kaksi sama-akselista lieriöpintaa, joiden säteittäinen etäisyys on t.
Merkitys valmistuksessa
Lieriömäisyys on erityisen kriittinen tarkkuusmekaniikassa. Jos akseli tai reikä ei ole riittävän lieriömäinen, osat voivat kuormittua epätasaisesti, mikä johtaa nopeampaan kulumiseen, tiivistevuotoihin tai jopa koneiston rikkoutumiseen. Toisaalta liian tiukat vaatimukset lisäävät valmistuksen hintaa, sillä toleranssin hallinta edellyttää tarkkuuskoneistusta ja mittauksia esimerkiksi koordinaattimittauskoneella (CMM).
Lieriömäisyystoleranssi tarjoaa tasapainon toiminnallisen laadun ja valmistuksen kustannusten välillä – riittävän tarkkuuden osien toimivuuden varmistamiseksi, mutta ilman tarpeetonta ylituotantoa.
