Mastercam

Mastercam är ett CAD/CAM-program för programmering av CNC-verktygsmaskiner. Med programmet kan man konstruera, beräkna och simulera verktygsbanor samt skapa NC-kod som är anpassad för verktygsmaskinen med hjälp av en maskinspecifik postprocessor. Mastercam lämpar sig exempelvis för fräsning, svarvning, fleraxlig bearbetning, Mill-Turn-multifunktionsmaskiner, längdsvarvningsautomater och trådgnistning.

Mastercam lämpar sig väl för olika typer av CNC-maskiner. Med programvaran kan man till exempel programmera 3- och 5-axliga bearbetningscentra, horisontella bearbetningsmaskiner, CNC-svarvar, svarvar med drivna verktyg, Mill-Turn-multifunktionsmaskiner, Swiss-type-längdsvarvar, vertikalsvarvar, trådgnistmaskiner och CNC-routermaskiner. De funktioner som behövs bestäms av den Mastercam-licens och maskinmiljö som används.

Ja. Mastercam lämpar sig mycket väl även för traditionell 2D- och 2,5D-bearbetning. Med programmet kan man till exempel programmera fickor, utvändiga och invändiga konturer, spår, avsatser, plana ytor, borrning, gängning, brotschning och fasning samt vid behov kombinera bearbetning av 3D-ytor på samma detalj.

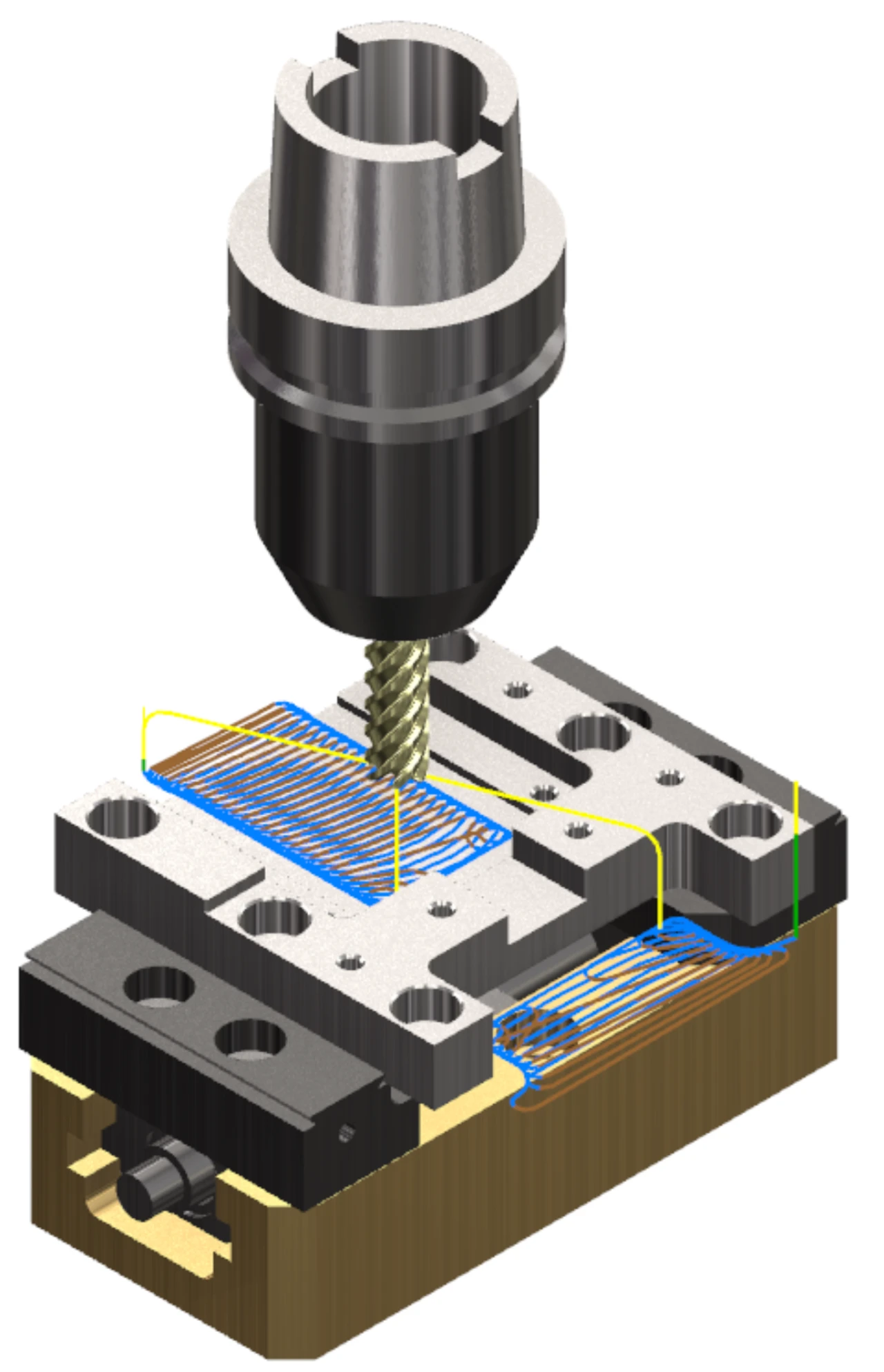

Med Mastercams effektiva grov- och finbearbetningsmetoder kan man förkorta bearbetningstiden, kontrollera verktygsbelastningen och förbättra verktygslivslängden även i vanlig verkstadsproduktion. Mastercam är alltså inte enbart avsett för bearbetning av 3D-ytor eller avancerade 5-axliga detaljer, utan lämpar sig mycket väl även för den dagliga 2D- och 2,5D-bearbetningen.

Ja. Med Mastercam kan du programmera 3+1-, 3+2- och kontinuerlig femaxlig bearbetning samt avancerade Mill-Turn-multifunktionsmaskiner.

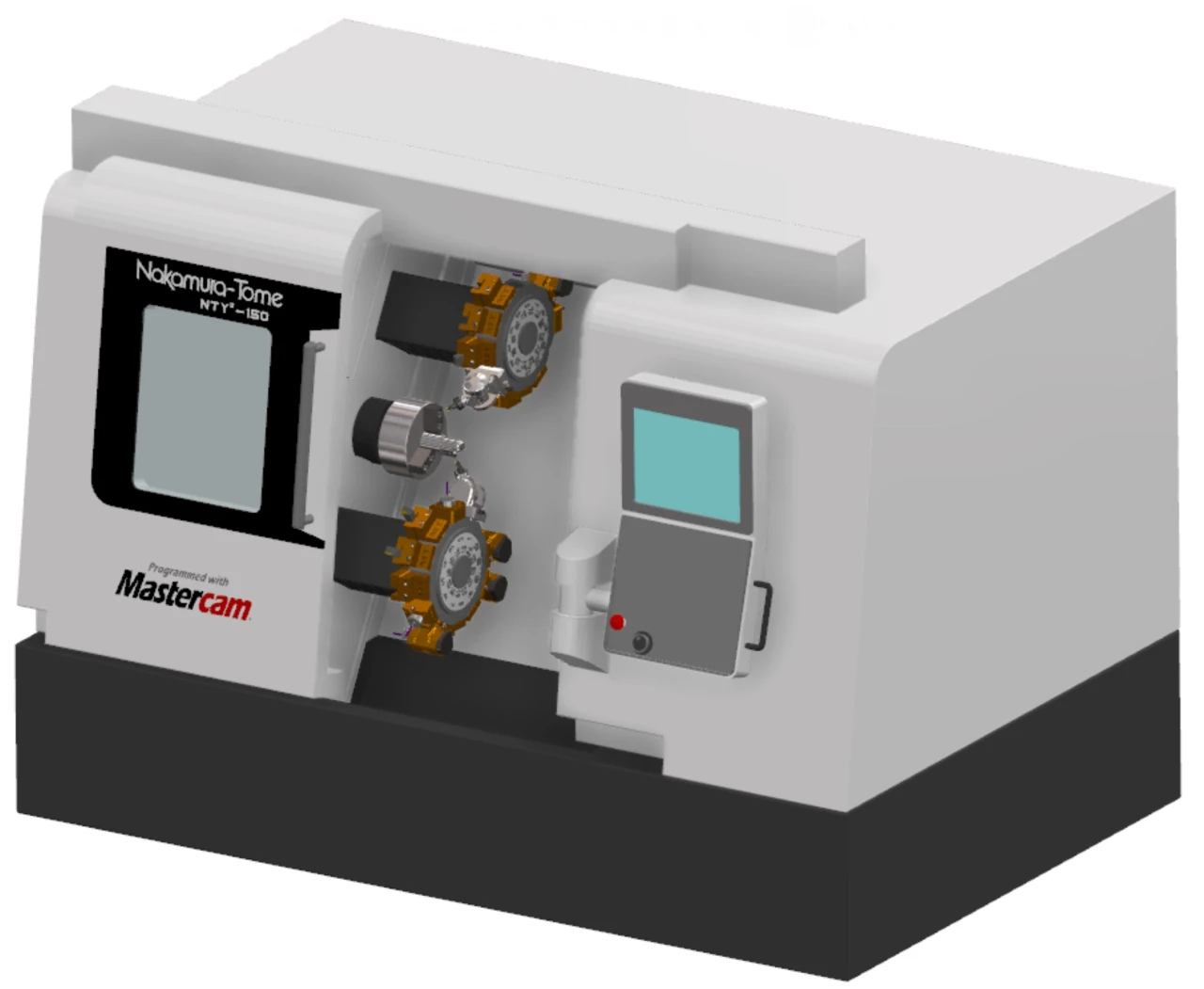

I Mill-Turn-miljön kan man, beroende på maskin, hantera exempelvis flera spindlar, revolvrar, en B-axel och arbetsoperationer i olika kanaler. För dessa användningsområden finns särskilda Mastercam-licenser och maskinspecifika miljöer.

Mastercam finns med licenser och tillägg för olika bearbetningsmetoder och maskinmiljöer. Sortimentet omfattar exempelvis lösningar för fräsning, svarvning, Mill-Turn-fleroperationsmaskiner, längdsvarvar, trådgnistning, routermaskiner och fleraxlig bearbetning samt Mastercam Design.

Mastercam-lösningen kan byggas utifrån företagets befintliga maskinpark och programmeringsbehov och senare utökas när behoven förändras.

Ja. Mastercam kan köpas antingen som en permanent licens eller som en tidsbegränsad prenumerationslicens.

En permanent licens förblir tillgänglig för kunden även om den årliga Mastercam CONNECT-underhållstjänsten inte förlängs senare. Användarrätten för en prenumerationslicens gäller under den avtalade prenumerationsperioden och upphör om prenumerationen inte förnyas.

Med en permanent licens får kunden en obegränsad nyttjanderätt till den aktuella Mastercam-licensen. När Mastercam CONNECT-underhållet är aktivt ingår även tillgång till nya programversioner och de tjänster som omfattas av underhållet.

Med en prenumerationslicens köps nyttjanderätten för en begränsad period. Den initiala investeringen är vanligtvis mindre än för en permanent licens, och licenspaketet kan ändras mer flexibelt. Om prenumerationen inte förlängs upphör nyttjanderätten till programvaran.

Mastercam CONNECT är ett underhållsprogram för permanenta Mastercam-licenser. Ett giltigt CONNECT-underhåll ger bland annat tillgång till nya Mastercam-versioner, programuppdateringar samt de Mastercam-tjänster och det material som ingår i underhållet.

Om CONNECT-underhållet inte förlängs slutar den permanenta Mastercam-licensen inte att fungera, utan programmet kan fortsätta användas med den programversion som var tillgänglig när underhållet upphörde.

En lokal licens är i första hand avsedd för en enda CAM-arbetsstation.

Med en nätverkslicens kan företagets Mastercam-licenser hanteras centralt och användas från flera arbetsstationer. När en användare startar Mastercam kan en ledig licens tas i bruk från den gemensamma licenspoolen. Nätverkslicenser passar särskilt bra i miljöer där flera programmerare använder Mastercam.

Priset på Mastercam beror på vilka licenser och bearbetningsmetoder som behövs, hur många användare som ska använda systemet och vilken licensmodell som väljs. Exempelvis skiljer sig den lösning som behövs för traditionell 2D-fräsning från en lösning för femaxlig bearbetning, en Mill-Turn-fleroperationsmaskin eller en CNC-svarv av Swiss-typ.

I Finland fastställer Camcut vilken Mastercam-lösning som bäst motsvarar kundens behov och lämnar därefter en offert. Lösningen kan även omfatta exempelvis maskinspecifika postprocessorer och Mastercam CONNECT-underhåll.

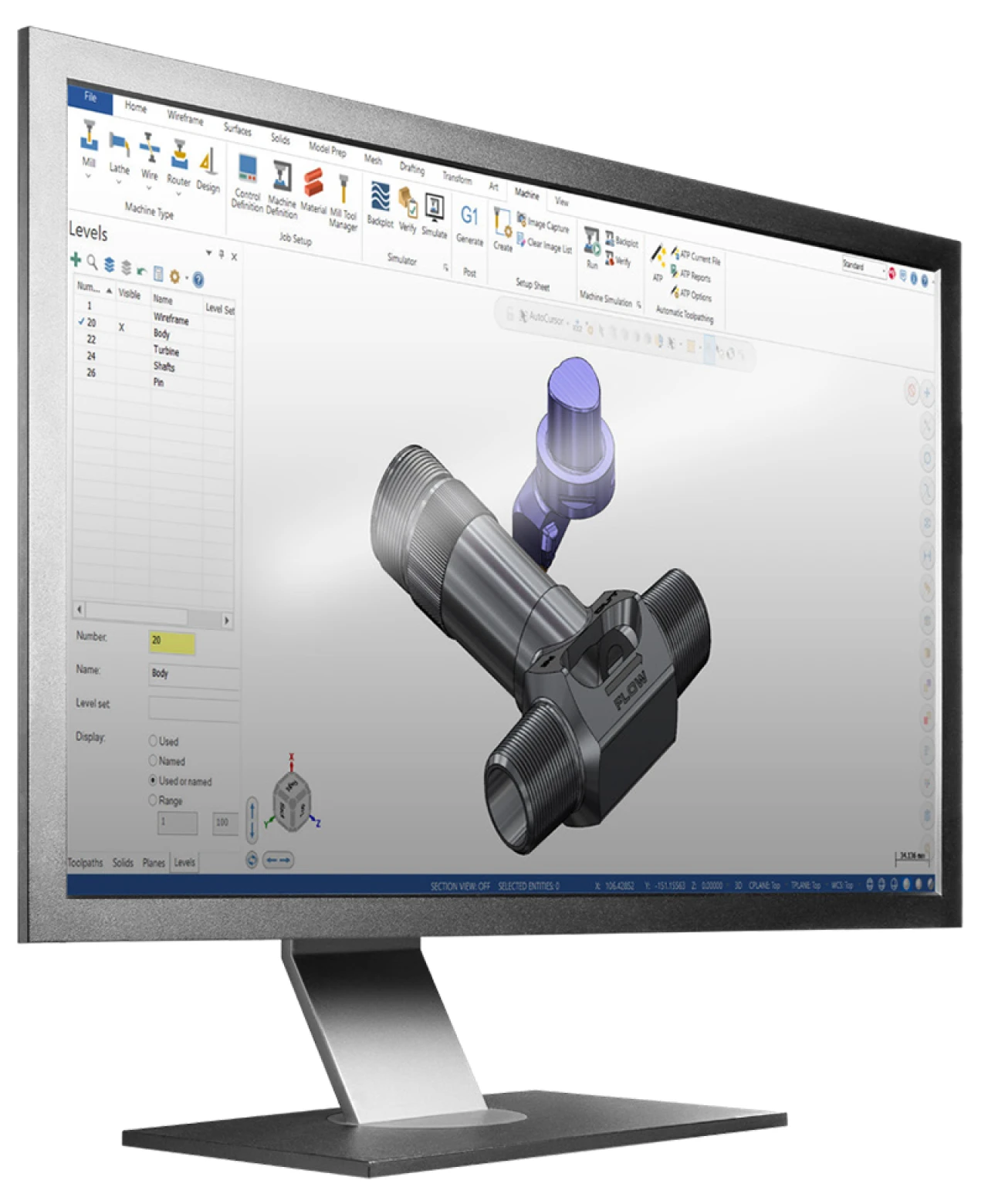

Ja. Mastercam innehåller 2D- och 3D-CAD-funktioner som kan användas för att skapa och redigera exempelvis trådmodellgeometri, ytor och solider.

CAD-funktionerna kan även användas för att korrigera och förbereda modeller som importerats från andra konstruktionssystem. På så sätt kan exempelvis hjälpageometri och ändringar som behövs för bearbetningen skapas direkt i Mastercam utan separat CAD-programvara.

Ja. Det finns en kostnadsfri studentversion av Mastercam, som gör det möjligt att öva på programvaran i stort sett på samma sätt som med en industriell licens. Med studentversionen kan man till exempel öppna olika filformat, skapa och redigera 2D- och 3D-geometrier, skapa verktyg samt generera och simulera verktygsbanor.

Studentversionen kan inte användas i produktion, eftersom verktygsbanorna inte kan postprocessas till NC-kod för användning i en CNC-maskin. Dessutom kan Mastercam-filer som har skapats med studentversionen inte öppnas med en industriell Mastercam-licens.

Studentversionen passar utmärkt för att bekanta sig med Mastercam, lära sig använda programvaran och öva på CAM-programmering.

Ja. Postprocessorn, det vill säga NC-kodöversättaren, omvandlar de verktygsbanor som har planerats i Mastercam till NC-kod som förstås av verktygsmaskinen och CNC-styrningen.

Postprocessorn måste vara anpassad till den aktuella verktygsmaskinen, CNC-styrningen, de programmerbara axlarna och maskinens utrustning. Särskilt i fleraxliga bearbetningscentra, svarvar och fleroperationsmaskiner är betydelsen av en maskinspecifik postprocessor stor.

För en Mastercam-postprocessor, det vill säga en översättare till NC-kod, behövs grundläggande information om verktygsmaskinen och dess utrustning. Informationen som behövs omfattar verktygsmaskinens fabrikat och exakta modell, tillverkare och modell för CNC-styrningen, programmerbara axlar samt eventuell extrautrustning och maskinspecifika funktioner.

Informationen kan till exempel anges så här:

• DMG MORI NLX 2500, FANUC 21i, X- och Z-axlar, C-axel och drivna verktyg, ingen motspindel, stångmagasin
• Hyundai WIA KF4600II, FANUC 0i-F Plus, 3-axligt vertikalt bearbetningscentrum
• Quaser MV204-II, Heidenhain TNC 530, 3+1-axligt vertikalt bearbetningscentrum med rundmatningsbord

Utifrån denna information kan en Mastercam-postprocessor som passar den aktuella verktygsmaskinen och CNC-styrningen fastställas.

Camcut är Mastercams officiella återförsäljare och utbildningspartner i Finland. Vi erbjuder Mastercam-utbildning, implementering av programvaran och teknisk support för företag och läroanstalter.

Utbildningen kan genomföras i kundens egen produktionsmiljö, på distans eller med hjälp av finskspråkiga utbildningsvideor. Utbildningens innehåll kan anpassas efter de Mastercam-licenser som används, verktygsmaskinerna, användarnas kunskapsnivå och kundens egna komponenter.
