Mastercam Deburr
Mastercam Deburr on jäysteenpoistoon ja reunojen viimeistelyyn tarkoitettu Mastercam-lisäosa, jolla kappaleen reunat voidaan tunnistaa automaattisesti solidimallista ja työstää suoraan CNC-työstökoneella osana samaa CAM-ohjelmaa kuin muutkin työstöoperaatiot.
Deburrin avulla jäysteenpoisto voidaan siirtää käsin tehtävästä viimeistelystä osaksi koneistusprosessia silloin, kun kappaleen geometria ja käytettävä koneistusympäristö sen mahdollistavat. Tavoitteena on vähentää manuaalista viimeistelyä, parantaa reunojen toistettavuutta ja saada kappale valmiimmaksi jo työstökoneella. Lisäosaa voidaan käyttää Mastercam Mill-, Mill 3D-, Router- ja Mill-Turn -kokoonpanojen yhteydessä.
Mastercam Deburr automaattiseen jäysteenpoistoon suoraan CAM-ympäristössä

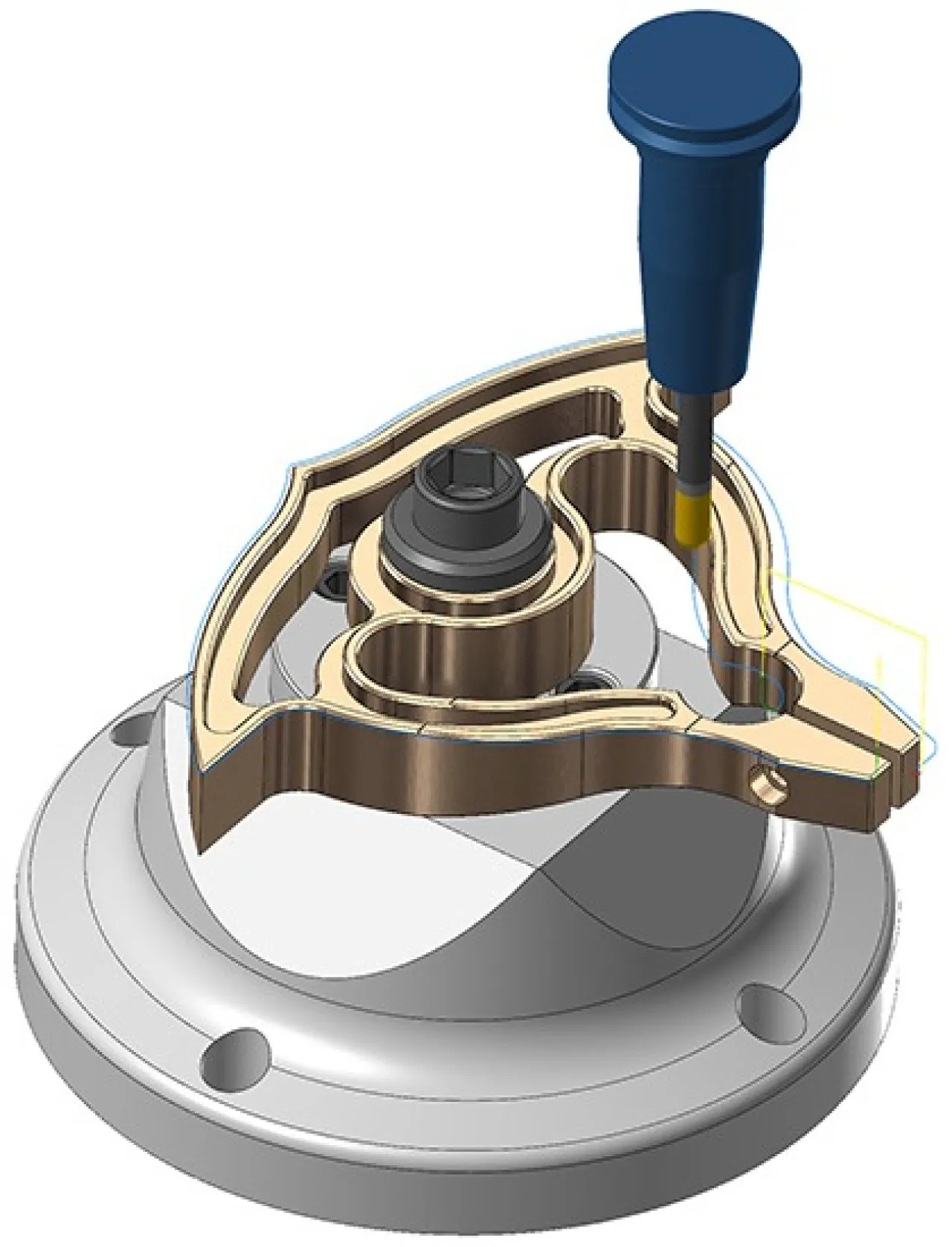

Mastercam Deburr muodostaa jäysteenpoistoradan suoraan kappaleen solidigeometrian perusteella. Ohjelmoija valitsee työstettävän kappaleen tai halutut reunat, määrittää käytettävän työkalun ja jäysteenpoiston asetukset, minkä jälkeen Mastercam muodostaa reunoja seuraavan työstöradan.
Koko solidikappale voidaan ottaa mukaan reunojen tunnistukseen, minkä jälkeen yksittäisiä reunoja voidaan tarvittaessa rajata työstön ulkopuolelle. Tämä vähentää käsin tehtävää geometrian valintaa erityisesti kappaleissa, joissa viimeisteltäviä reunoja on paljon.
Jäysteenpoisto voidaan tehdä kappaleen ollessa edelleen samassa kiinnityksessä kuin muu koneistus. Näin erillistä käsin tehtävää viimeistelyä voidaan vähentää ja kappale voidaan saada valmiimmaksi ennen seuraavaa työvaihetta tai laaduntarkastusta.
Automaattinen reunantunnistus ja tasalaatuinen reunojen viimeistely

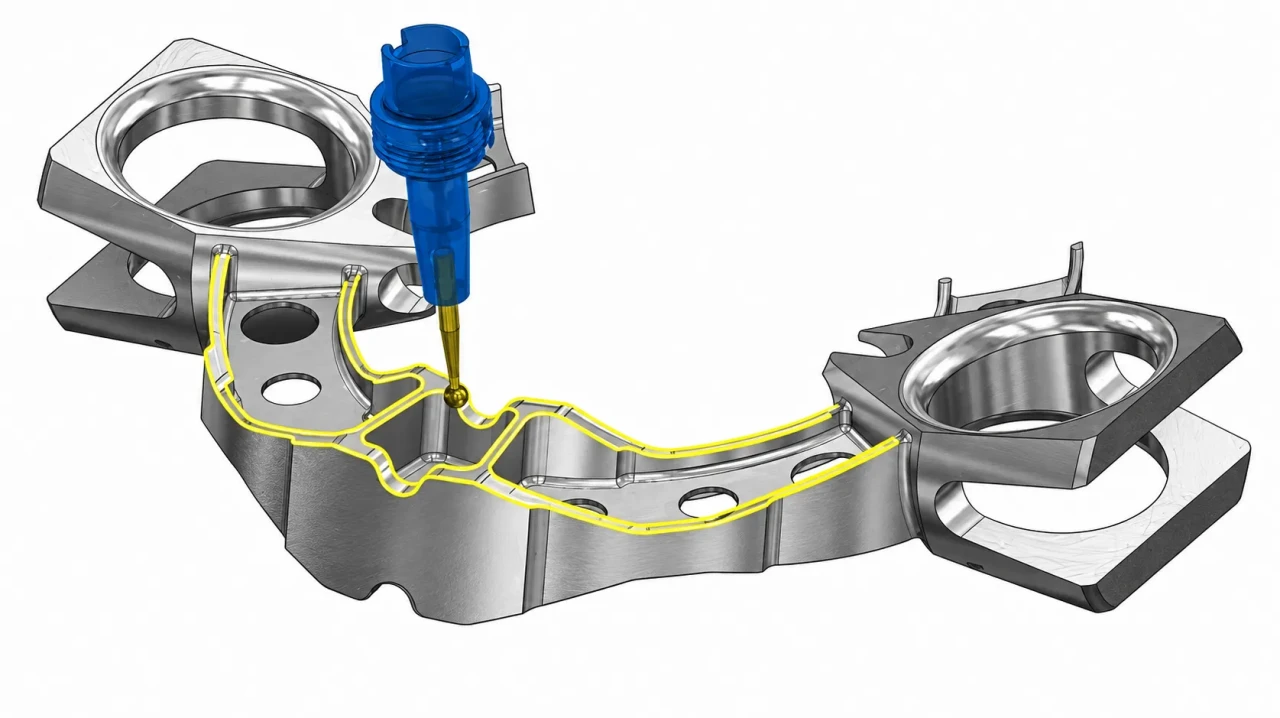

Mastercam Deburr tunnistaa työstettävät reunat solidimallista ja muodostaa työkaluradan kappaleen kolmiulotteisen geometrian mukaan. Toiminto soveltuu myös kalteville ja muotoilluille pinnoille, joissa tavallisen profiili- tai viisteradan rakentaminen voi vaatia enemmän geometrian valintaa ja käsin tehtäviä määrittelyjä.
Työstörata seuraa reunaa myös silloin, kun sitä ympäröivien pintojen suunta muuttuu. Näin määritetty reunaviimeistely voidaan pitää tasaisempana koko reunan matkalla verrattuna yksinkertaiseen tasoon tai 2D-profiiliin perustuvaan työstörataan.
Automaattinen reunantunnistus vähentää ohjelmointityötä erityisesti kappaleissa, joissa viimeisteltäviä reunoja on paljon. Koneella tehtävä jäysteenpoisto parantaa lisäksi prosessin toistettavuutta ja vähentää käsin tehtävän viimeistelyn vaihtelua.
3-akselinen jäysteenpoisto eri työkalutyypeillä
Mastercam Deburr on tarkoitettu 3-akseliseen jäysteenpoistoon ja reunojen viimeistelyyn. Käytettävä työkalu valitaan kappaleen geometrian, halutun reunamuodon, työstettävän reunan sijainnin ja työkalun ulottuvuuden mukaan. Näin samaa Deburr-operaatiota voidaan hyödyntää erilaisissa reunaviisteissä, pyöristyksissä ja vaikeammin saavutettavissa geometrioissa.

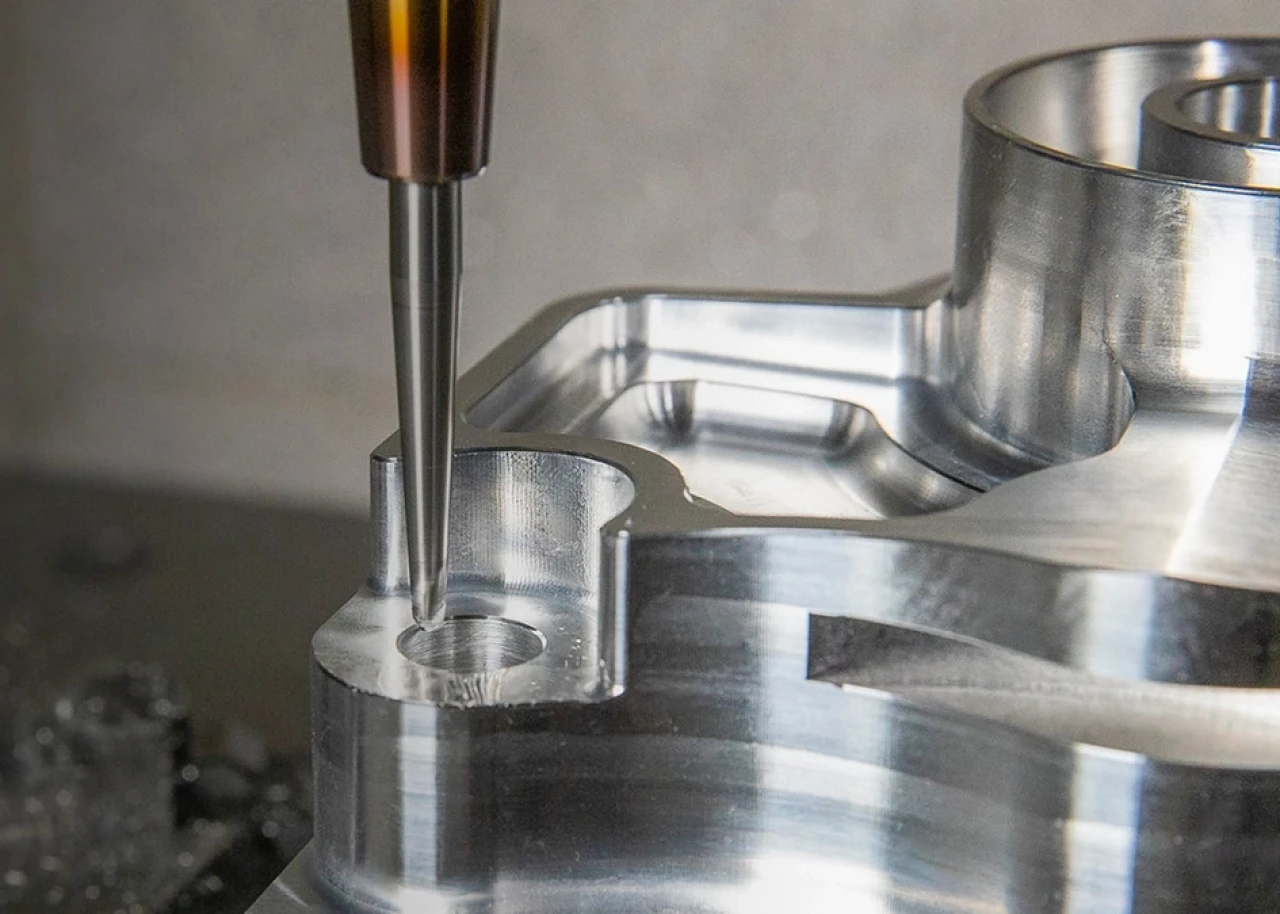

Deburr tukee useita jäysteenpoistoon ja reunojen viimeistelyyn soveltuvia jyrsintyyppejä, kuten viistejyrsimiä, pyöreäpäisiä sädejyrsimiä, lohenpyrstöjyrsimiä ja tikkarin muotoisia lollipop-varsijyrsimiä. Viistejyrsimillä voidaan tehdä tavallisia reunaviisteitä, kun taas pyöreäpäisillä sädejyrsimillä voidaan viimeistellä muotoiltuja reunoja ja muodostaa pyöristyksiä.

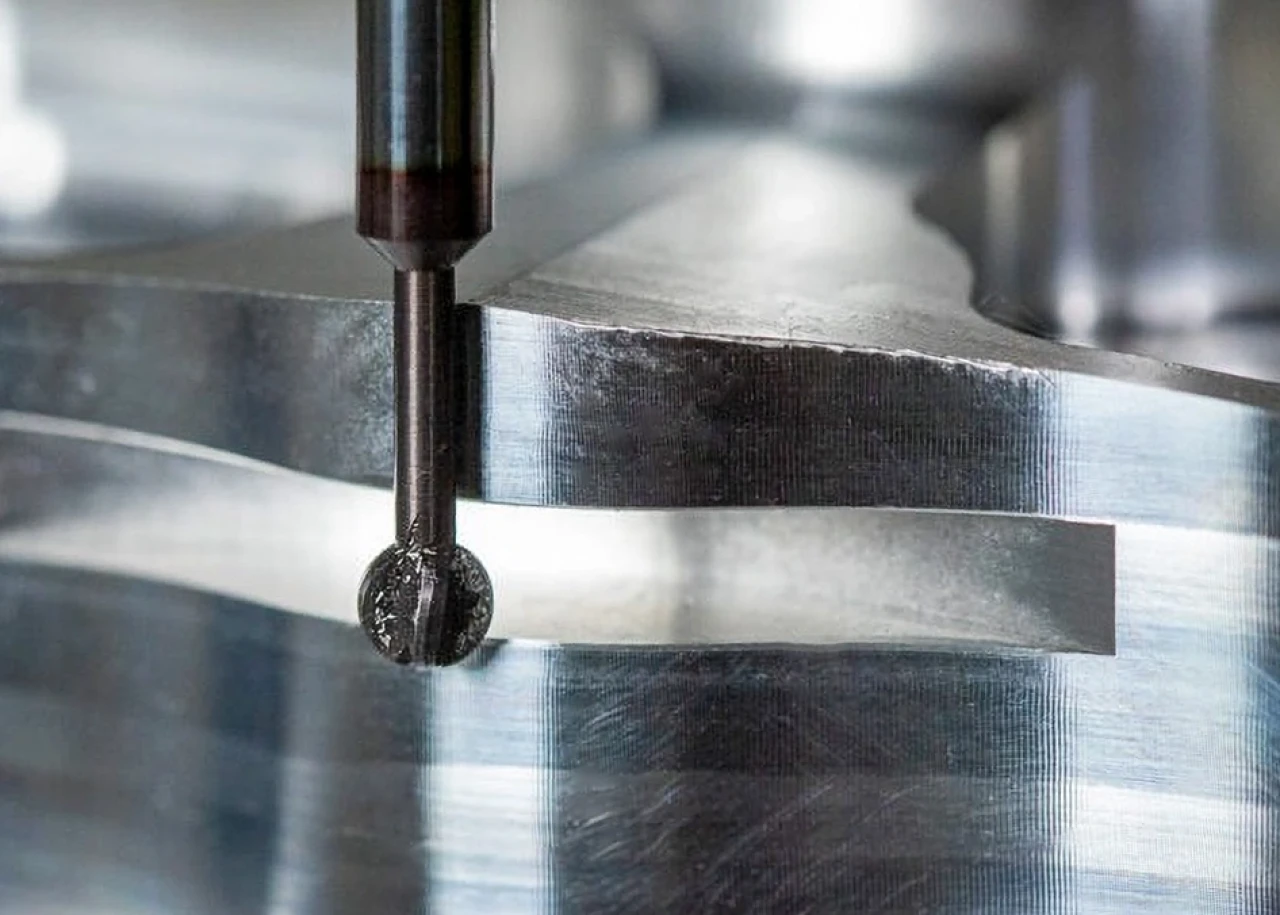

Lohenpyrstöjyrsimillä voidaan työstää myös alapuolisia viisteitä, joihin tavallisella viistejyrsimellä ei päästä. Lollipop-varsijyrsimet soveltuvat puolestaan esimerkiksi alapuolisten reunojen, risteävien reikien ja muiden vaikeapääsyisten geometrioiden jäysteenpoistoon.
Työkalun ja työstöasetusten avulla voidaan määrittää haluttu reunaviimeistely ja hallita työkalun kosketusta kappaleeseen koko työstöradan ajan. Tarvittaessa reunaa voidaan työstää useammalla ajolla halutun viisteen tai pyöristyksen muodostamiseksi.
Työkalun, pitimen ja kiinnittimien väistö jäysteenpoistossa

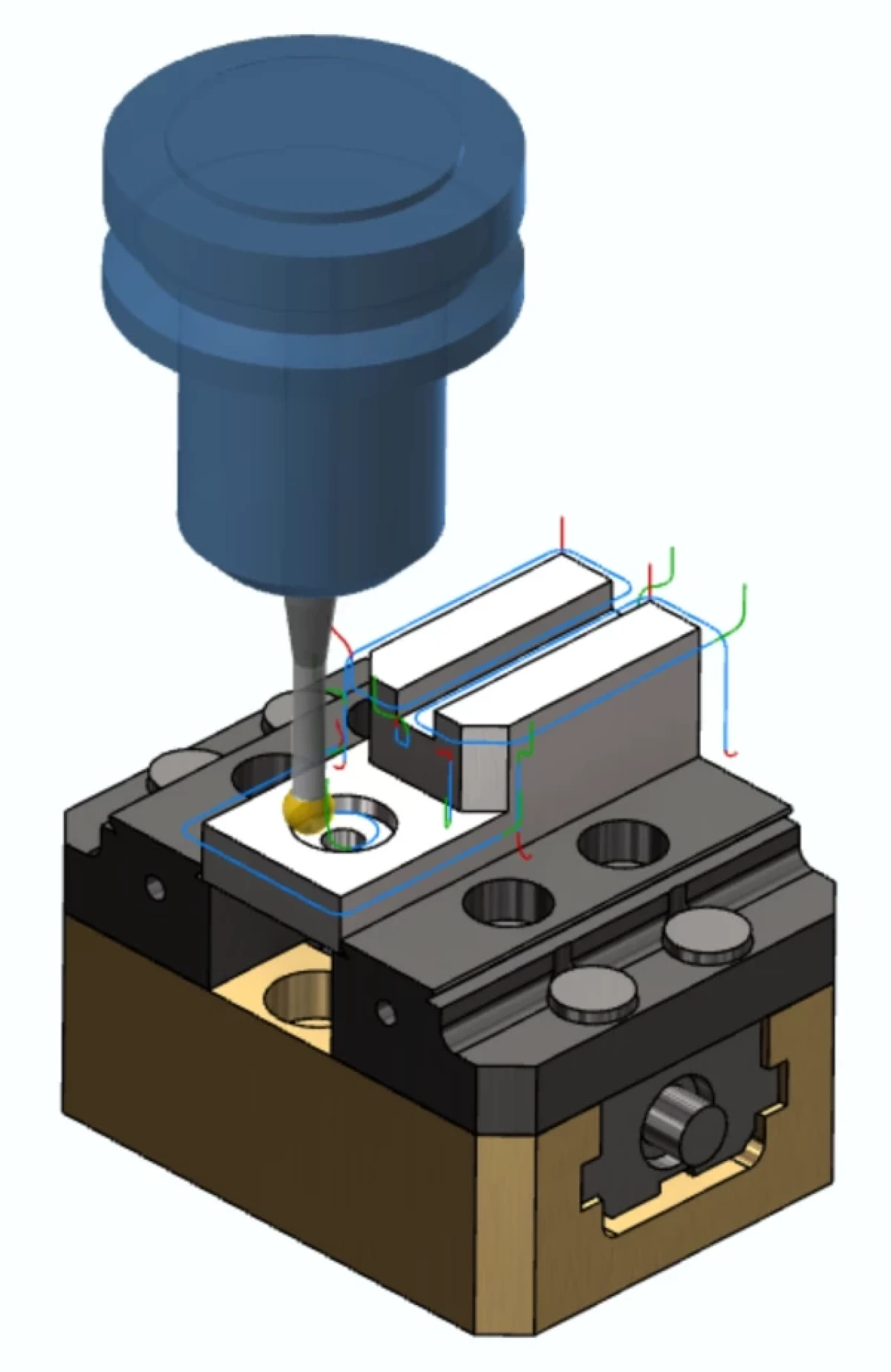

Jäysteenpoistossa työkalun on päästävä lähelle kappaleen reunoja siten, etteivät työkalun varsi, olka tai pidin osu kappaleeseen, kiinnittimeen tai muuhun väistettävään geometriaan. Mastercam Deburrissa nämä voidaan huomioida jo työstörataa muodostettaessa.
Väistettäviksi geometrioiksi voidaan määrittää esimerkiksi kiinnittimiä tai muita kappaleen ympärillä olevia rakenteita. Työkalun varrelle, olalle ja pitimelle voidaan lisäksi määrittää tarvittavat väistöetäisyydet.
Näin jäysteenpoistorata voidaan sovittaa paremmin todelliseen koneistusympäristöön jo CAM-ohjelmointivaiheessa. Tämä korostuu vaikeapääsyisillä reunoilla ja kappaleissa, joissa kiinnitykset sijaitsevat lähellä viimeisteltävää geometriaa.
