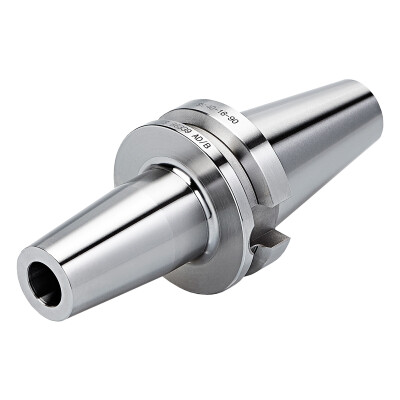

Kemmler 505.71.12.3
Shrink chuck 4,5°, ISO 7388-2 [JIS B 6339 AD, AD/B]

EAN-koodi: 4250001154882

BT 50
ISO 7388-2 JD/JF [JIS B 6339 AD/B]

ALV 0% 260,00 €

Tarkistetaan saatavuutta

Varastossa, toimitusaika UPS Standard 1 viikko

Ostoa varten sinun täytyy kirjautua verkkokauppaan. Tilaa käyttäjätunnukset täältä.

Kysy tuotteesta

Tuotekuvaus

Application:
For mounting tools with straight shanks.

Note:
Toolholders suitable for induction-, contact- and hot air shrink units. Ø 3, 4, 5 with h4-tolerance and Ø 6 – Ø 32 with h6-tolerance

For Ø 3, 4 and 5 mm only solid carbide tool shanks must be used!

All holders are made of forged steel
Specific, low warpage hardened
Surface hardened HRC 58~60
Hardening depth 0,8mm~0,9mm
Taper angle tolerance < AT 3 according to DIN 2080
Surface roughness Ra < 0,4 µm
Tensile strength in the core of min. 800 N/mm² after DIN
All functional surfaces fine machined

Tekniset tiedot

Suurenna

Kuvaus Symboli Arvo

Rungon halkaisija

false mm

Liitäntämalli, koneen puoli

ADINTMS

ISO 7388-2 (MAS-BT)

Liitäntämalli, työkalun puoli

ADINTWS

Kutisteliitos 4,5°

Balance grade

G2,5 | 25.000 1/min

Adjustment range, axial

ADJRGA

Body diameter 2

BD2

32 mm

Body taper end diameter

BTED

Coolant entry style

CNSC

Kiinnitys Ø, työkalu

DCONWS

Ulkoneva pituus

LPR

200 mm

Clamping length minimum machine side

LSCN

36 mm

Clamping length maximum machine side

LSCX

46 mm

Concentricity

< 3µm

BT 50

Tolerance class connection diameter

TDCON

Thread designation inside

THID

M10 x 1
