SAV och TDG Clamping Solutions har slagit samman sin expertis
Två europeiska ledare inom fastspänningsteknik, tyska SAV GmbH och spanska TDG Clamping Solutions, har gått samman för att utveckla en ny typ av självcentrerande magnetchuck. Den här lösningen kombinerar elektro-permanent magnetisk fastspänning med mekanisk backteknik, för att förbättra bearbetningsprecision, minska inställningstiderna och öka produktionens säkerhet.
Samarbetet drar nytta av båda tillverkarnas styrkor: SAV är kända för sin utveckling av elektro-permanenta magnetchuckar och automatiska fastspänningslösningar, medan TDG bidrar med över hundra års erfarenhet av tillverkning av stora och kundanpassade chuckar. Genom att kombinera sin expertis har de skapat en ny generation fastspänningslösningar som möter de ökande kraven hos dagens maskinverkstäder.
SAV GmbH – En pionjär inom magnetisk fastspänning
SAV GmbH grundades 1984 i Nürnberg och har under mer än fyra decennier blivit en av världens ledande utvecklare och tillverkare av magnetchuckar. Företaget leds av principen Power. People. Passion.—styrka, expertis och passion, vilket har balanlagt SAV:s rykte som teknikledare.

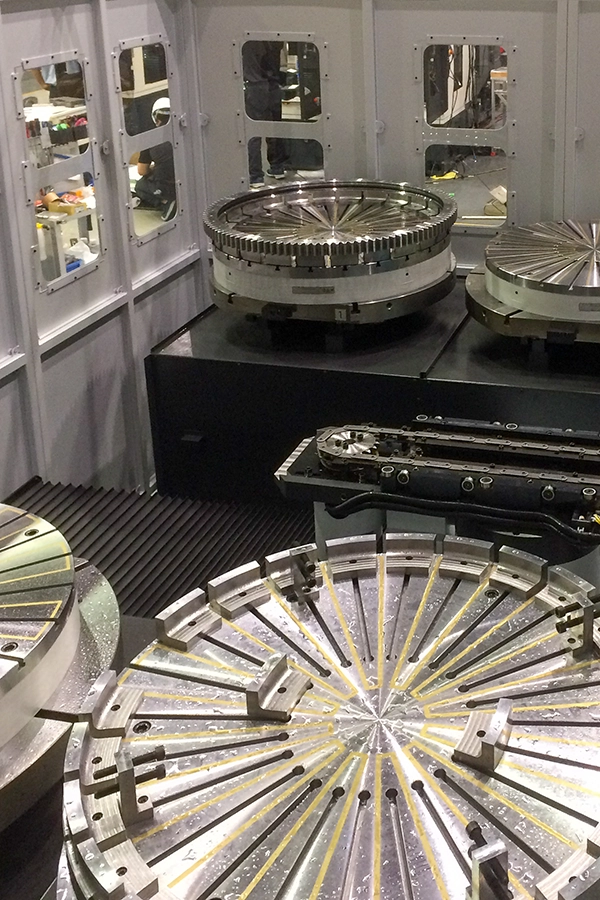

SAV:s magnetchuckar används världen över för fräsning, svarvning och slipning. Företaget är känt för flera innovationer, till exempel världens första magneter för hårdsvarvning och hybridsystem som kombinerar egenskaperna hos AlNiCo- och neodymmagneter för att uppnå extremt höga hållkrafter.
SAV har investerat i utvecklingen av elektro-permanenta magnetchuckar i decennier. Dessa system fungerar genom att aktivera ett magnetfält med en kort elektrisk puls, därefter förblir fältet aktivt utan konstant strömtillförsel. Det gör systemet säkert, energieffektivt och helt utan värmeutveckling. Ström behövs endast vid magnetisering och avmagnetisering, så strömavbrott påverkar inte hållkraften.
SAV:s lösningar kännetecknas av praktisk effektivitet och repeterbarhet. Magnetisk fastspänning fördelar hållkraften jämnt över hela kontaktytan, vilket minimerar deformation av arbetsstycket och möjliggör extremt noggrann bearbetning. Tack vare dessa egenskaper har SAV säkrat sin position som pionjär inom magnetisk fastspänning och en pålitlig partner inom en rad olika branscher.
SAV:s teknik används brett inom bland annat fordons- och verkstadsindustrin, precisionsdetaljtillverkning, förnybar energiproduktion, olje- och gasbranschen, tillverkning av räls- och växelsystem, lantbruksmaskiner, medicintekniska applikationer och flygindustri.
TDG Clamping Solutions – Över ett sekel av expertis inom tunga chuckar
TDG Clamping Solutions har sitt säte i Baskien, Spaniens industriella hjärta, och grundades 1916 som Talleres de Guernica – “Guernica-verkstaden”. Under mer än hundra år har företaget vuxit från en lokal verkstad till en global aktör med produkter i över 60 länder på alla kontinenter. Idag ingår TDG i Cosimet-koncernen och samarbetar med aktörer som Geminis, Gurutzpe, Soraluce och Ibarmia för att utveckla skräddarsydda fastspänningslösningar för avancerade bearbetningsuppdrag i tung industri.

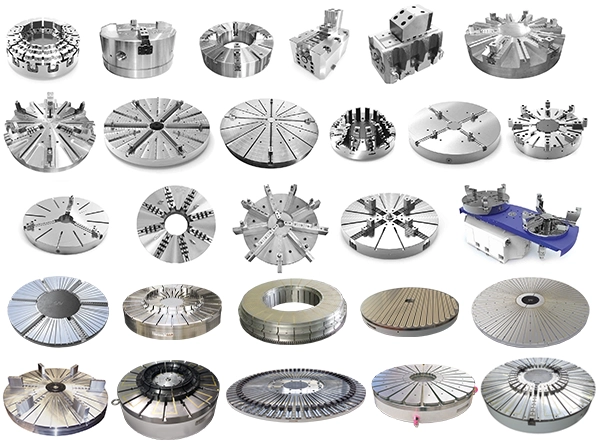

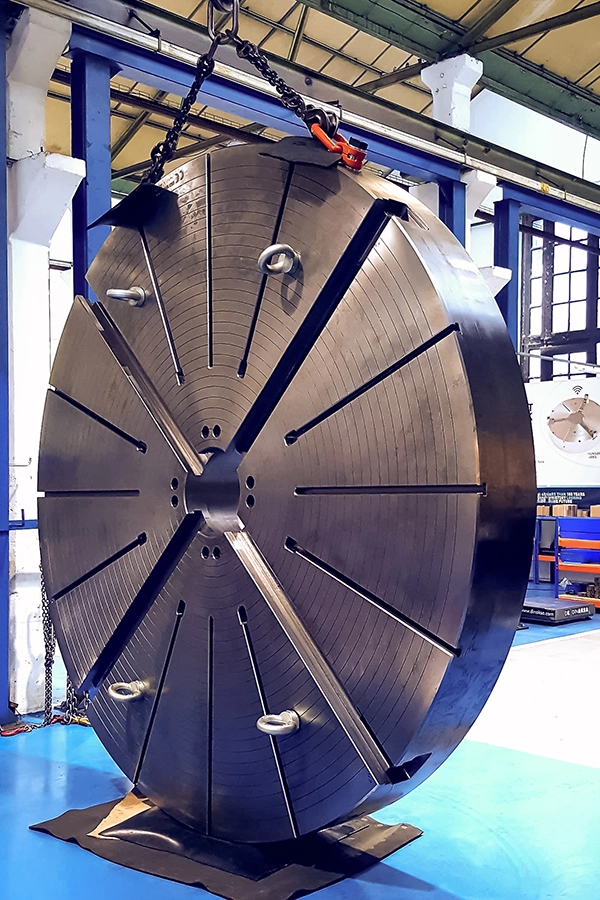

TDG är specialiserade på manuella och hydrauliska chuckar, med särskilt fokus på stora diametrar och kundanpassade lösningar. Företaget tillverkar chuckar upp till sju meter i diameter, vilket möjliggör säker, stabil och precis fastspänning av mycket stora och tunga arbetsstycken. Produktsortimentet inkluderar även stödbackar och backlådor för stora delar, växlings- och nollpunktssystem samt den innovativa TDG Smartchuck, som ger realtidsövervakning och processdata till fastspänningsprocessen.
TDG:s styrka är den egna utvecklings- och konstruktionsavdelningen, moderna tillverkningsmetoder och ett flexibelt kundfokus. Företagets chuckar används framförallt inom branscher som hanterar stora och krävande komponenter, exempelvis flygindustri, järnväg, marin, vindkraft samt olje- och gasindustrin. I dessa sektorer är precision, säkerhet och hållbarhet hos fastspänningssystemen avgörande – och TDG har etablerat sig som en pålitlig partner för dessa behov.
Den nya självcentrerande magnetchucken kombinerar magnetisk och mekanisk fastspänning

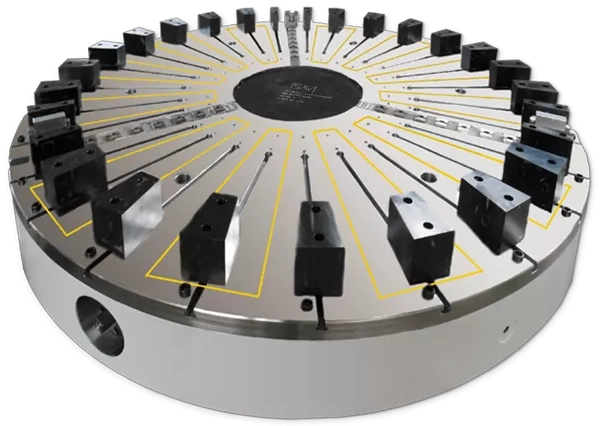

Samarbetet mellan SAV och TDG har resulterat i en ny självcentrerande magnetchuck som integrerar elektro-permanent magnetisk fastspänning med hydraulisk backmekanik i en enhetlig lösning. Modellnummer 244.76 är den första chucken som SAV och TDG utvecklat tillsammans, och den är framtagen för stora och krävande arbetsstycken som är typiska för båda företagens kunder.
Det elektro-permanenta magnetsystemet använder neodymmagneter och ger en hållkraft på upp till 170 N/cm². Magnetfältet aktiveras med en kort elektrisk puls, varefter chucken förblir magnetiskt aktiv utan strömförbrukning. Avmagnetisering sker med en omvänd puls, vilket säkerställer trygghet och tillförlitlighet – även vid strömavbrott förloras inte hållkraften.
Den självcentrerande designen bygger på radiell polfördelning och TDG:s expertis inom stora hydrauliska backsystem. Det integrerade backsystemet centrerar automatiskt och repeterbart arbetsstycket. Fastspänningsnoggrannhet ner till 0,05 mm uppnås, och systemet passar för arbetsstycken mellan 450 mm och 7000 mm i diameter. Den kompakta designen, med en höjd från endast 170 millimeter, gör att modell 244.76 kan användas i stora svarvceller och horisontella bearbetningscenter.
Genom att kombinera den jämnt fördelade hållkraften från SAV:s magnetteknik med TDG:s axiala styvhet i backarna, erbjuder lösningen stabil fastspänning med minimal deformation. Detta minskar inställningstider och förbättrar ytfinishen, särskilt vid bearbetning av utmanande detaljer som nav till vindkraftverk, stora lager, tunga hus och andra komponenter inom energi- och processindustri.
Chucken kan integreras direkt i maskinens styrsystem. Styrpanelen erbjuder åtta justerbara hållkraftnivåer och en automatisk avmagnetiseringscykel, vilket gör den särskilt lämpad för användning i automatiserade produktionsceller. Hela konstruktionen är skyddad enligt IP65-standard, så den är tålig även i tuffa bearbetningsmiljöer.
Camcut levererar SAV och TDG-lösningar till verkstäder
Den nya självcentrerande magnetchucken 244.76 och andra fastspänningslösningar från SAV och TDG finns tillgängliga via Camcut. Som officiell generalagent för båda tillverkarna samarbetar Camcut nära med dem för att säkerställa att kunder får aktuell information och full fabriksstöd för att hitta rätt lösning.
Camcuts experter hjälper dig att välja rätt fastspänningslösning för tung industri – oavsett om det gäller svarvning, fräsning, slipning av stora arbetsstycken eller andra krävande bearbetningsapplikationer. Den nära kopplingen till tillverkarna ger direkt tillgång till deras kompetens och tekniska resurser i lösningsarbetet.
