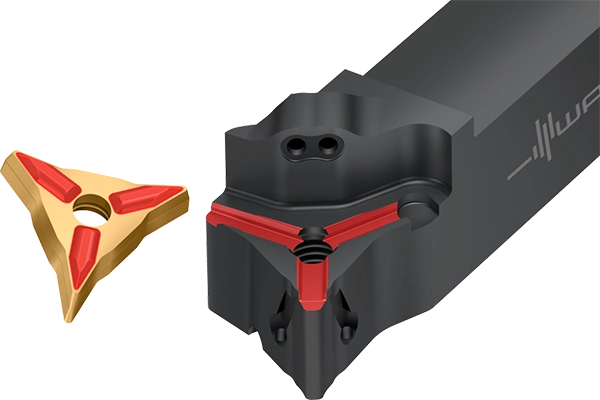

Walter Tools WL-kopiering svarvningssystem har etablerat sig som den nya standarden inom svarvning, då det ersätter flera traditionella svarvverktyg med en stabil, precis och kostnadseffektiv lösning. Kärnan i systemet är WL-spänningssystemet för vändskär, där skäret och sätet möts via en prismatisk struktur med tre kontaktpunkter mycket nära skärzonen. Detta säkerställer att skäret inte kan röra på sig och att sätet inte deformeras av mikrorörelser hos skäret. Resultatet är att indexeringsnoggrannheten förbättras med över 50 % jämfört med konventionella ISO-skärgeometrier, vilket ger en mycket exakt svarvningsprocess, utmärkt ytkvalitet och minskat behov av verktygskompensationer – även vid serieproduktion.

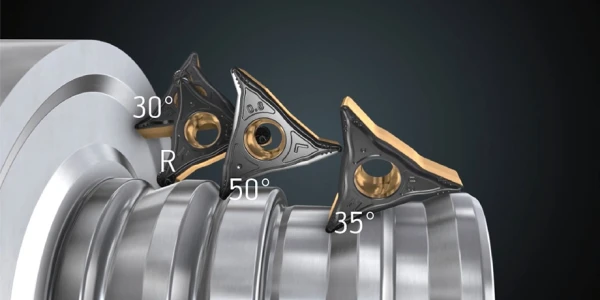

Tack vare sitt unika stöd för vändskäret är WL-systemet exceptionellt stabilt, särskilt vid kopieringssvarvning, även vid profilinsticksvinklar upp till cirka 50 grader. Vibrationer minskar, spånkontrollen bibehålls och verktygslivslängden förlängs. Verktygets geometri möjliggör dubbelriktad bearbetning, så samma skärgeometri kan användas både förgående och återgående svarvning. Detta gör att alla skäreggar kan användas, förenklar ställtider och gör det möjligt – beroende på situation – att ha högre matningshastigheter vid återgående bearbetning tack vare spåntunning som skapas av uppspänningsvinkeln.

WL-systemet förbättras ytterligare av sin interna precisionskylning, som leder kylmedel till både översidan och undersidan av skäret direkt in i skärzonen. Det minskar värmebelastningen på både skäret och arbetsstycket och bibehåller jämn ytkvalitet även vid bearbetning av krävande material. WL-systemet är lämpligt för grovbearbetning, finishbearbetning, profilering och dynamisk svarvning för såväl in- som utvändig bearbetning – från små precisionsdetaljer till stora profiler. Typiska applikationer inkluderar olika axlar, lager- och ventilkomponenter samt formade och huvudspår med olika radier och inmatningsvinklar. Den säkra skärinfästningen och precisionskylningen håller spånavgången stabil, minskar vibrationer och förlänger verktygslivslängden – även vid bearbetning av svårbearbetade material.

Med tre skäreggar ger WL-skären en direkt kostnadsfördel jämfört med traditionella tvåkantiga V- och D-skäreggeometrier. WL-spänningssystemet säkrar dessutom precis positionering varje gång skäret indexeras. Samma svarvhållare kan hantera fyra skärtyper – neutralt, vänster, höger och fullradie – vilket gör att du kan växla mellan svarvapplikationer utan att behöva byta hållare.

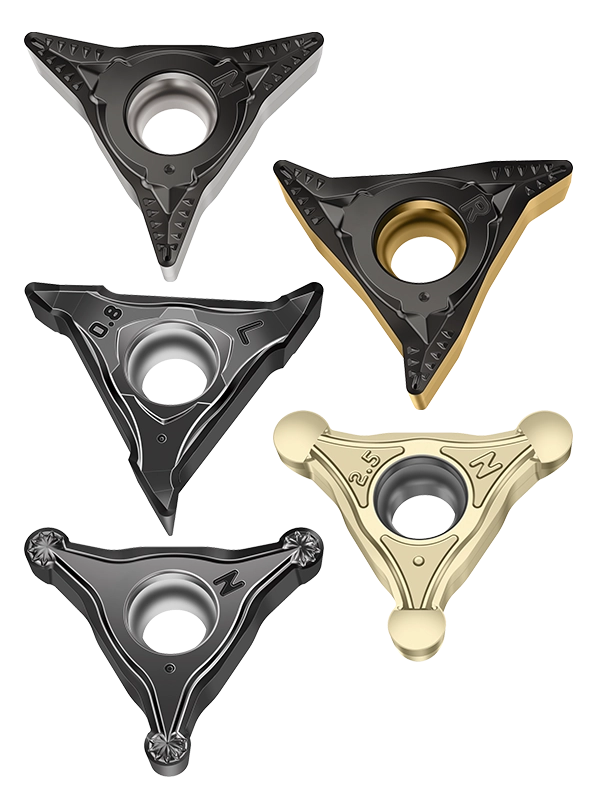

Utbudet av geometrier täcker både finish- och grovbearbetning: utöver grundsortimentet FP4/FM4/MP4/MM4 är fullradie-MU6 idealisk för profilering och komplexa radier, och den slipade FM2-geometrin ger lättskärande bearbetning och jämn yta vid krävande finishoperationer. MN2-geometrin är optimerad för aluminium och andra icke-järnmetaller, med polerad spånbrytare och hög positiv skärvinkel för låga skärkrafter, medan RM4- och RP4-grovskären erbjuder spånbrytare som kombinerar höga matningar med lång egglivslängd.

Rundnosade WL-skären finns med radier från R1,0 till 3,0 mm, vilket möjliggör dynamisk svarvning och profilering med samma trekantiga WL-system. De bearbetningsbara materialen sträcker sig från stål, gjutjärn och rostfritt till aluminium och svårbearbetade superlegeringar – och för hårdsvarvning finns även CBN-sorter.

För verktygsbeläggning erbjuder WL-systemet både PVD- och CVD-alternativ, där den unika, patenterade Tiger·tec® Gold-flerskiktsbeläggningen utmärker sig genom att kombinera slitstyrka, jämn spånavgång och lång verktygslivslängd. Detta sänker styckkostnaden både vid finish- och grovbearbetning.

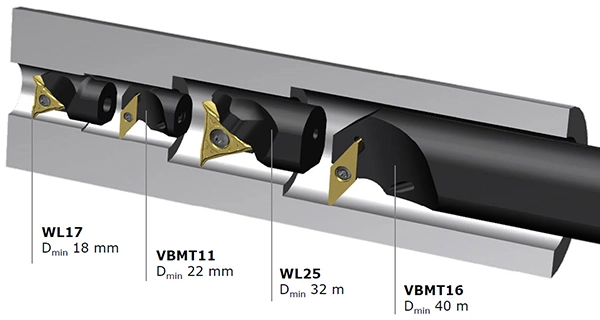

WL-skären finns i två storlekar. WL25 täcker standardsortimentet för både in- och utvändig svarvning. Typiska kopieringsvinklar och replikeringsvinklar ligger generellt mellan 30 och 50 grader, och WL-systemet stödjer även en neutral ansatsvinkel på 72,5 grader, vilket förenklar bearbetning av olika axelavsatser, fickor och spår både vid finish och medeltung svarvning. WL17 är designad för mindre diametrar, exempelvis längdsvarvar (Swiss-typ) och invändig svarvning. Den bygger på samma trekantsprincip med hög form- och spånavgång. WL17-skäret möjliggör invändig bearbetning ned till ett håldiameter på endast 18 mm och utökar därmed sitt användningsområde jämfört med konventionella V-typskär.

För utvändig svarvning erbjuder WL-systemet traditionella skaftshållare från 12×12 mm upp till 25×25 mm samt Walter Capto™-lösningar i storlekarna C3–C6, vilket gör det möjligt att använda direkt i fleroperationssvarvar och svarvcentra utan adapter. För invändig svarvning finns skaftdiametrar från 12–40 mm och för vibrationsdämpade svarvstänger kan WL-systemets verktyg monteras med snabba QuadFit-kopplingen (Q32–Q50). Alla hållare leder kylning direkt till skärspetsens över- och undersida, vilket förbättrar spånkontrollen och förlänger verktygets livslängd – särskilt vid bearbetning av krävande material.
