Mastercam Blade Expert

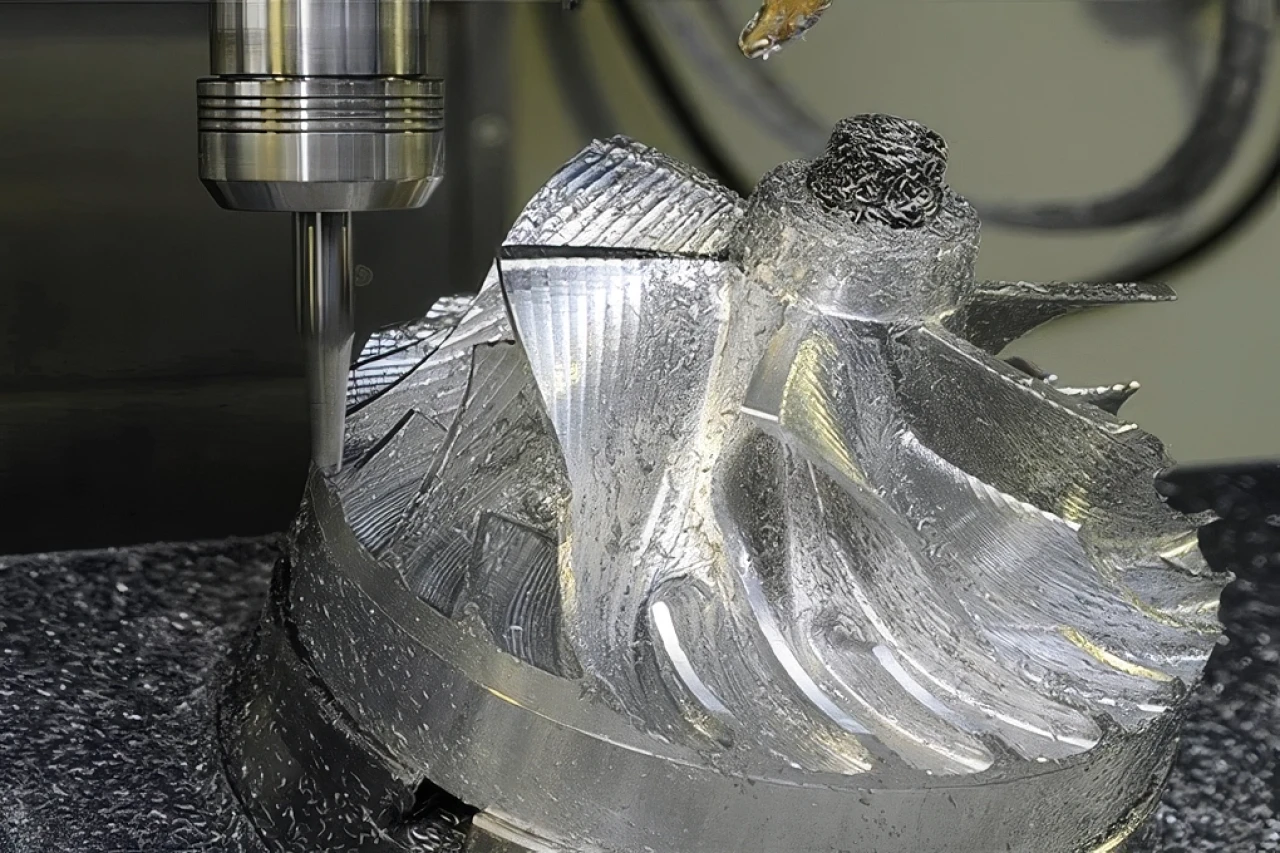

Vid programmering av impellrar eller skovelhjul skapas verktygsbanorna utifrån geometrin hos komponentens skovlar, eventuella delningsskovlar, botten och rotavrundningar. Mastercam Blade Expert är särskilt utvecklat för 5-axlig programmering av sådana komponenter med flera skovlar.

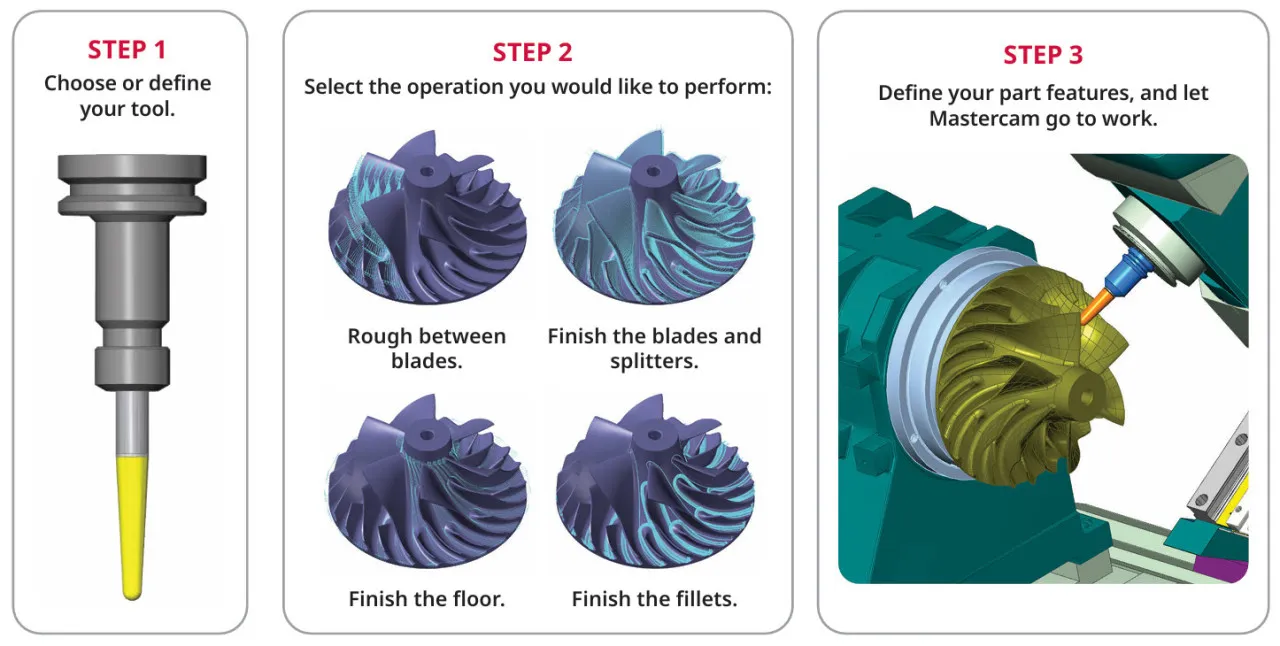

Bearbetningen kan till exempel delas upp i grovbearbetning av områdena mellan skovlarna, finbearbetning av skovlar och delningsskovlar, finbearbetning av botten samt bearbetning av rotavrundningar. Blade Expert automatiserar genereringen av fleraxliga verktygsbanor och styrningen av verktygsaxeln för dessa bearbetningsmoment.

Programmering av flerbladiga komponenter baseras på att definiera komponentens geometriska områden, såsom blad, delningsblad, botten och radier. Utifrån dessa skapar CAM-programvaran de nödvändiga grov- och finbearbetningsbanorna.

Mastercam Blade Expert minskar behovet av att bygga upp hela bearbetningsprocessen steg för steg med generella fleraxliga verktygsbanor. Verktygsaxelns riktning och verktygsspetsens position styrs i förhållande till komponentens geometri under hela den 5-axliga verktygsbanan.

Mastercam Blade Expert är ett specialtillägg för 5-axlig bearbetning av flerbladiga komponenter. Det kan till exempel användas för programmering av impellrar, fläkthjul, fläktar, propellrar, bliskar och turbinkomponenter.

Blade Expert innehåller funktioner för dessa komponenter, bland annat grovbearbetning av områden mellan bladen, finbearbetning av blad och delningsblad, finbearbetning av bottnar samt bearbetning av rotfiléer.

Vid grovbearbetning mellan bladen avlägsnas material från smala och ofta djupa områden, samtidigt som verktygets åtkomlighet och det återstående materialet beaktas under hela processen.

Mastercam Blade Expert använder information om det återstående ämnet och skapar grovbearbetningsbanor i områden där material fortfarande behöver avlägsnas. Det bidrar till att minska onödiga luftrörelser och rikta efterföljande bearbetningssteg mot det material som återstår.

Vid finbearbetning av blad och splitterblad måste verktygsbanan följa den böjda ytan samtidigt som verktygsaxelns riktning och verktygsspetsens position hela tiden förändras i förhållande till detaljen.

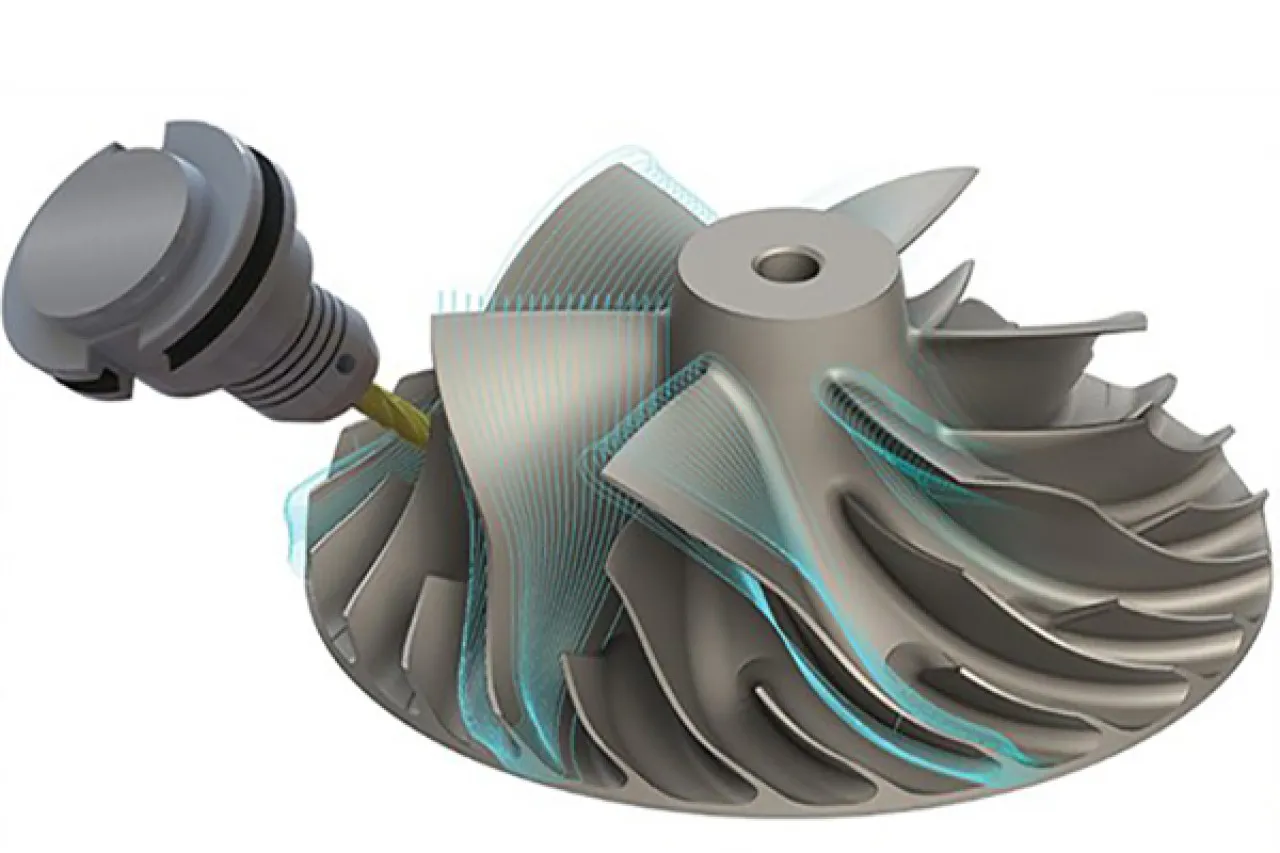

Mastercam Blade Expert skapar finbearbetningsbanor baserat på geometrin hos blad och splitterblad. Samma process kan kombineras med finbearbetning av bottenytor och rotfiléer, så att olika områden på en flerbladig detalj kan programmeras med specialanpassade verktygsbanor.

Ja. Blade Expert använder information om kvarvarande ämne vid genereringen av grovbearbetningsbanor.

Verktygsbanorna kan riktas mot områden där material fortfarande behöver avlägsnas. Detta minskar onödiga luftrörelser och bidrar till att undvika onödig ombearbetning av samma område i en flerfasig bearbetningsprocess.

Vid 5-axlig bearbetning av flerbladiga komponenter måste verktygsaxelns riktning ändras kontinuerligt, så att verktyget kan följa bladens böjda ytor och nå områdena mellan bladen.

Mastercam Blade Expert styr verktygsaxelns riktning och verktygsspetsens position i förhållande till komponentens geometri. Det gör det möjligt att skapa kontrollerade 5-axliga rörelser även i trånga bladpassager och vid övergångar mellan olika ytor.

Mastercam Multiaxis är en komplett lösning för fleraxlig programmering av generell 4- och 5-axlig bearbetning. Med dess verktygsbanor kan man även programmera impellrar, skovelhjul och andra flerbladiga komponenter.

Mastercam Blade Expert är däremot särskilt utvecklat för bearbetning av flerbladiga komponenter. Det innehåller verktygsbanor och specialfunktioner som är utformade för detta ändamål och som automatiserar exempelvis grovbearbetning av områden mellan bladen, finbearbetning av blad och splitterblad, bearbetning av bottnar samt finbearbetning av rotavrundningar.

Fördelen med Blade Expert är att bearbetningsprocessen för ett skovelhjul inte behöver byggas upp i lika många steg med generella fleraxliga strategier. Arbetsmoment som rör komponentens blad, splitterblad, bottnar och avrundningar kan programmeras med funktioner som är avsedda för ändamålet, vilket särskilt effektiviserar CAM-programmeringen av impellrar, bliskar och andra liknande komponenter.
